Trang công nghệ chipworks luôn giúp những người yêu công nghệ thấy và hiểu rõ ràng hơn về “bộ não” của nhiều smartphone, và hôm nay (22/09), đến lượt bộ vi xử lý Apple A8 lên “bàn mổ”.

Apple chỉ cho biết một cái nhìn tổng quan với các thông số kỹ thuật nhưng đối với những người muốn biết thêm nhiều chi tiết thì việc “mổ xẻ” là điều cần thiết. Câu trả lời đã có chipworks giúp bạn.

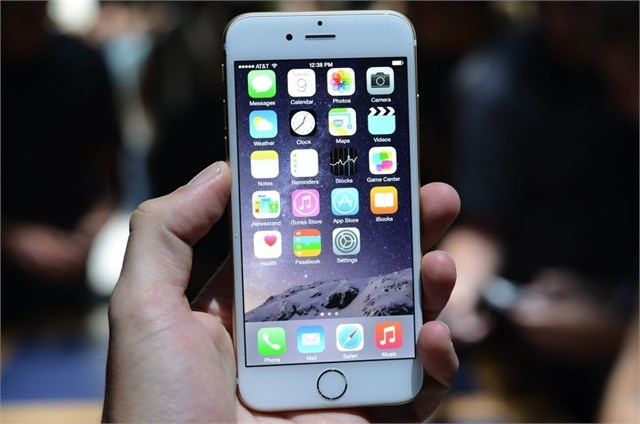

iPhone 6

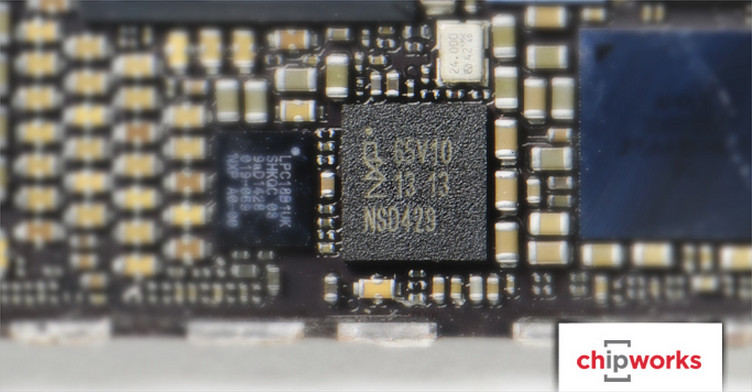

Đầu tiên là hình ảnh bo mạch chủ, một chi tiết mà bạn đã thấy trong loạt ảnh “mổ xẻ” iPhone 6 Plus tuy nhiên lần này là chi tiết hơn với bộ vi xử lý và camera.

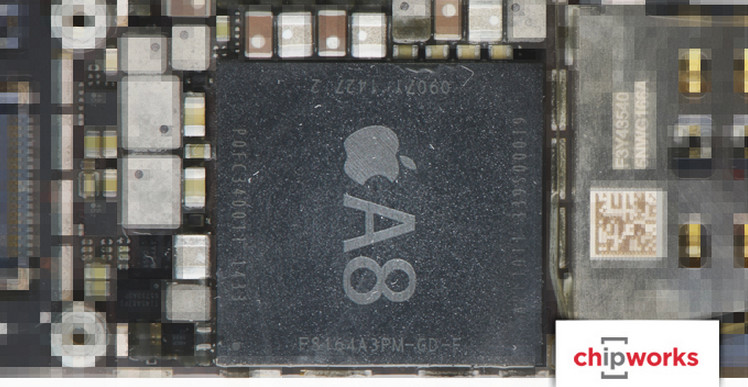

Apple A8 tất nhiên là chi tiết thú vị nhất trong iPhone 6, được sản xuất bởi TSMC trên quy trình 20nm và khiến nó trở thành một trong những bộ vi xử lý đầu tiên sử dụng quy trình này. Apple A8 nhỏ hơn so với A7 năm ngoái khoảng 13% trong khi nó lại có gấp đôi số bóng bán dẫn – tăng từ 1 tỷ lên 2 tỷ số bóng bán dẫn trong Apple A8 và RAM vẫn là 1GB.

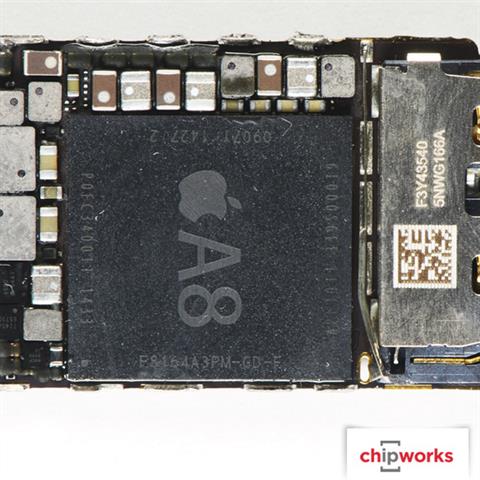

Apple A8

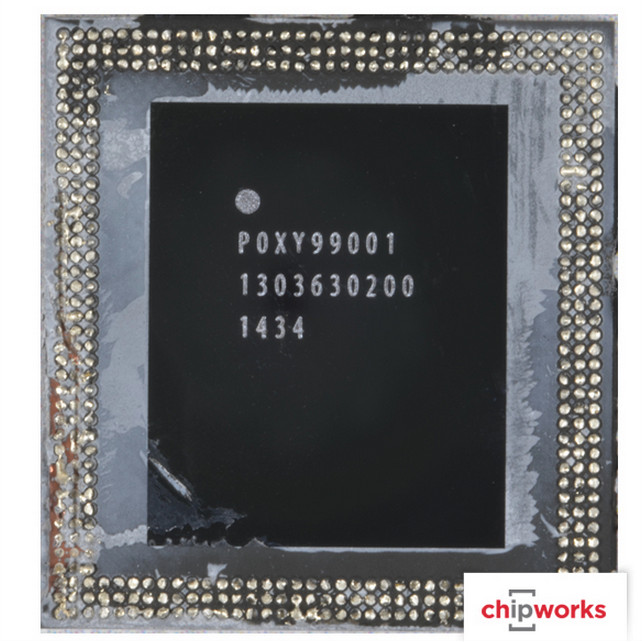

Một số chi tiết khá lạ xuất hiện khi bạn nhìn vào bên ngoài, hậu tố APU trên A8 chuyển sang tên gọi khác, từ “98” (Apple A5 là APL0498) chuyển sang hậu tố “11” (Apple A8 được đánh dấu là APL1011).

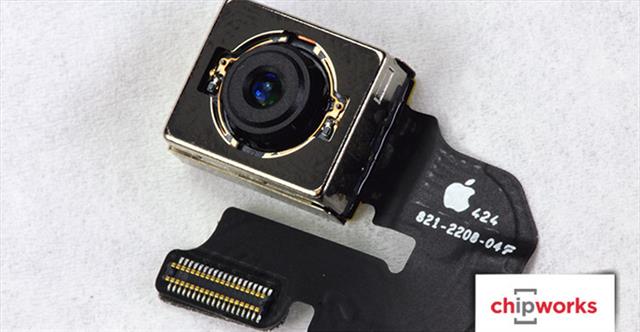

Camera iSight

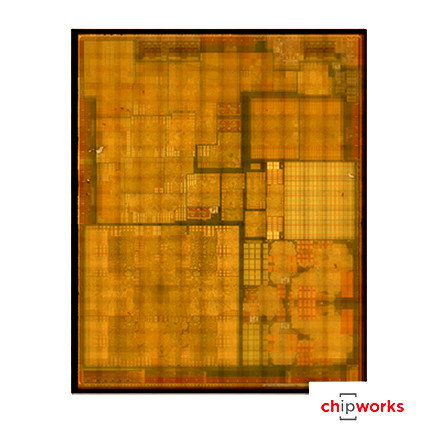

Mặt cắt ngang của A8 cho thấy linh kiện này được làm từ vật liệu kim loại với 10 lớp ngăn xếp. Điều thú vị là Apple dường như tái sắp xếp theo kiểu cũ với bộ vi xử lý dual-core Cyclone ở góc dưới cùng bên phải, trong khi cụm GPU ở phần dưới cùng bên trái.

Do Sony sản xuất

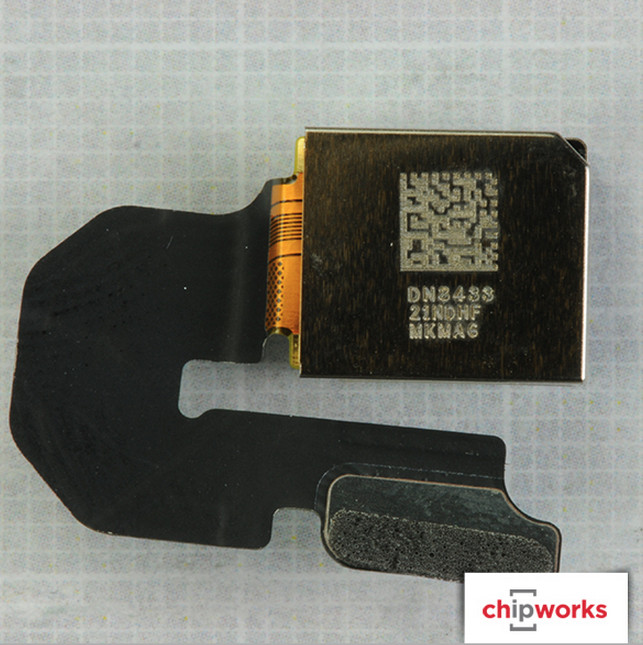

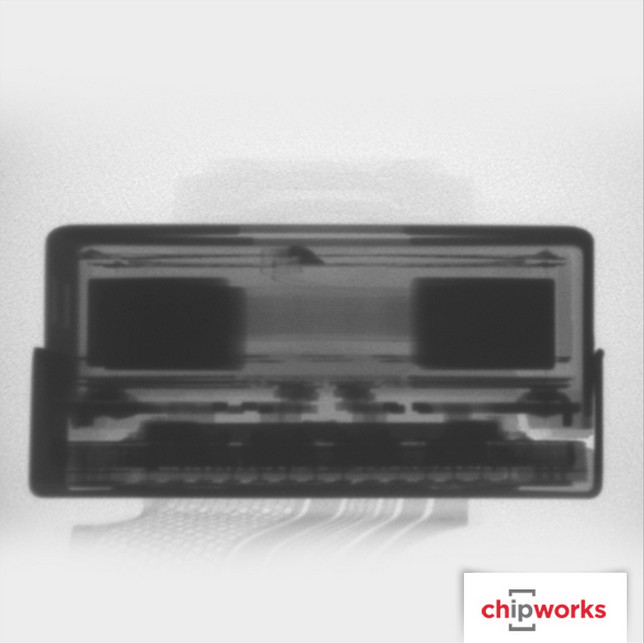

Với camera iSight, kích thước điểm ảnh đã tăng lên 1.5 micro pixel nhưng ngoài chiều rộng và dài lớn hơn thì mô đun máy ảnh này có độ dày như trên iPhone 5S.

Chiếc máy ảnh iSight một lần nữa được sản xuất bởi Sony và nó xếp chồng lên nhau, cảm biến Exmor RS. Kích thước chính xác của mô đun máy ảnh này là 10.6 x 9.3 x 5.6 mm (so với iPhone 5S là 8.6 x 9.3 x 5.6 mm).

Bạn sẽ thấy mọi hình ảnh chi tiết của A8 và camera trong bộ hình bên dưới
