Cách Dim đường chéo, đo kích thước nghiêng trong CAD cực chi tiết
Bài viết được thực hiện trên phiên bản AutoCAD 2018 với laptop hệ điều hành Windows 10. Bạn có thể thực hiện tương tự trên các phiên bản AutoCAD khác và trên hệ điều hành khác.
Kích thước nghiêng là giá trị của đoạn chéo, đường chéo hay khoảng cách giữa 2 đường chéo đó trên cùng mặt phẳng. Để hoàn thiện bản vẽ thì ghi (Dim) kích thước là thao tác cực kỳ quan trọng. Vì bản vẽ càng chi tiết thì càng dễ dàng kiểm soát và thi công.

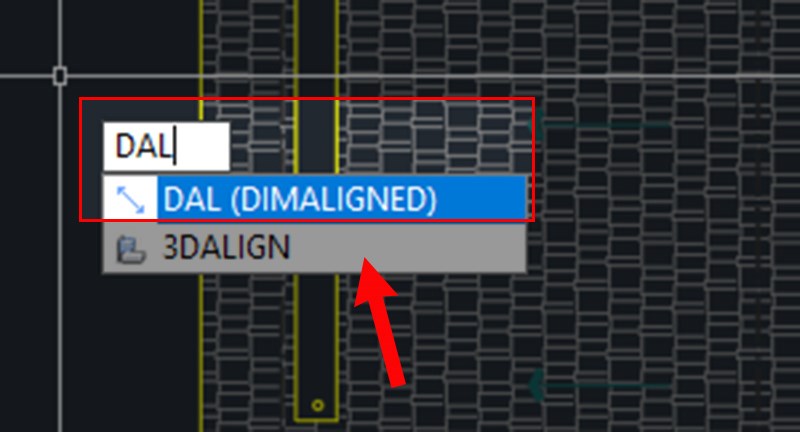

Bước 1: Trong giao diện AutoCAD, bạn nhập lệnh DAL (DIMALIGNED) và ấn phím Space.
Cách đo kích thước nghiêng trong CAD

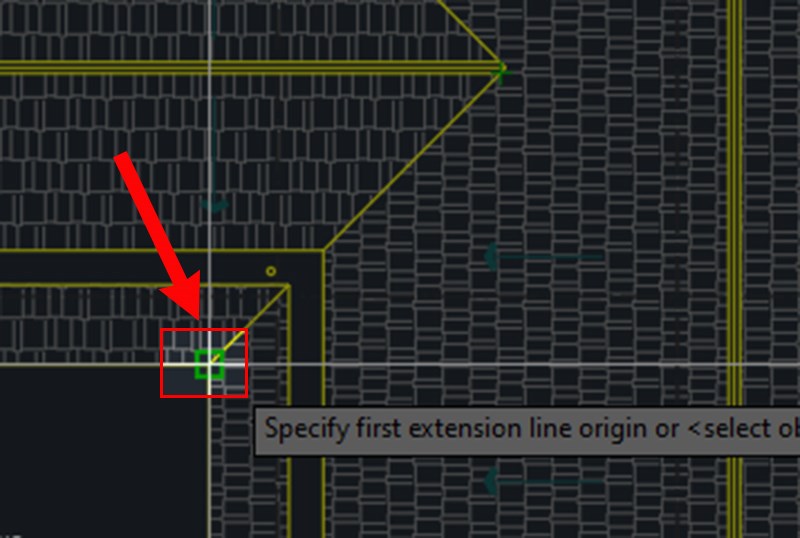

Bước 2: Chọn điểm đầu đối tượng cần đo.
Cách đo kích thước nghiêng trong CAD

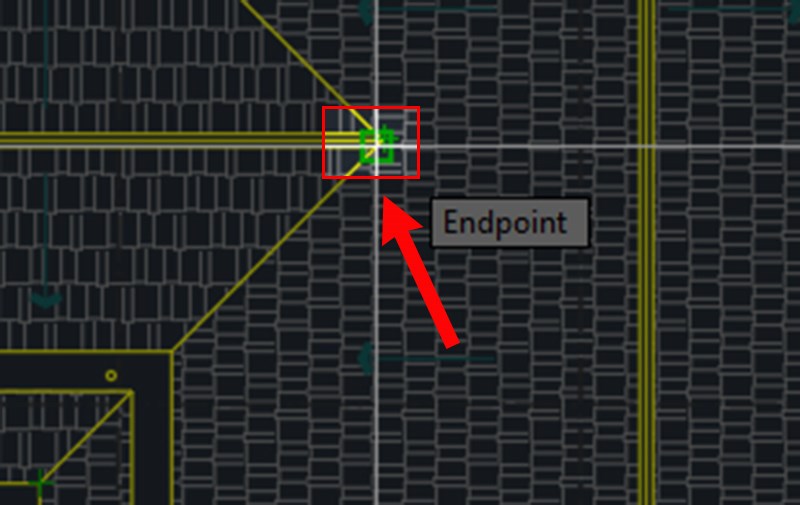

Bước 3: Chọn điểm cuối đối tượng cần đo.
Cách đo kích thước nghiêng trong CAD
Bước 4: Dùng trỏ chuột kéo theo hướng song song đối tượng để hiển thị kết quả.

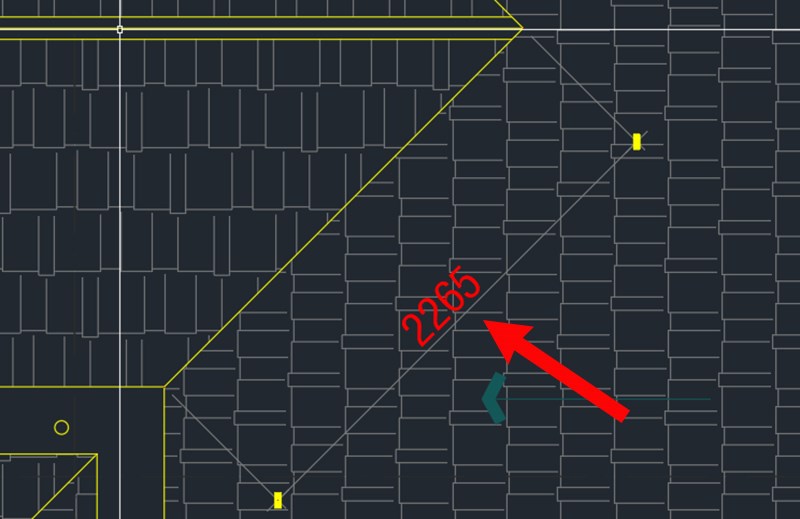

Kết quả.

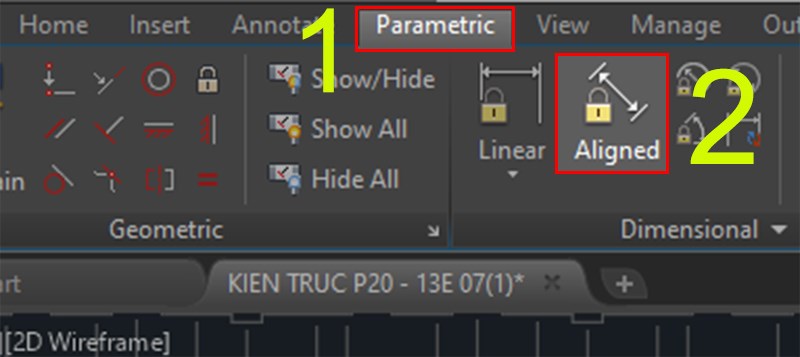

Bước 1: Trong giao diện AutoCAD, bạn chọn mục Parametric trên thanh tiêu đề và chọn Aligned.
Cách đo kích thước nghiêng trong CAD

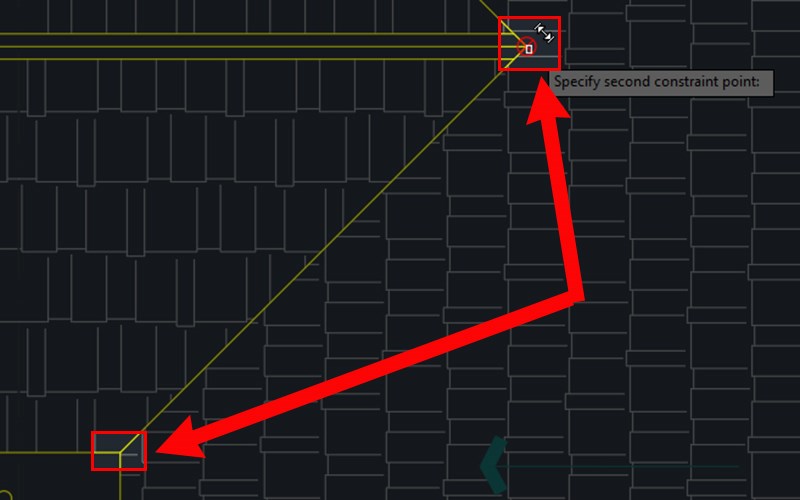

Bước 2: Lựa chọn điểm đầu và điểm cuối đối tượng cần đo.
Cách đo kích thước nghiêng trong CAD
Bước 3: Dùng trỏ chuột kéo kết quả đo song song với đối tượng đo theo hướng bạn muốn trình bày. Là xong
Kết quả.
Xem thêm:
Một số laptop làm AutoCAD đang được khuyến mãi giá tốt tại Thế Giới Di Động
Trên đây là bài viết về Cách Dim đường chéo, đo kích thước nghiêng trong CAD cực chi tiết . Hy vọng bài viết sẽ giúp bạn có thể thực hiện được trong công việc cũng như học tập. Nếu có bất kì phản hồi gì thì hãy để lại bình luận phía bên dưới nhé!
↑
