Chia đều đoạn thẳng trong AutoCAD
Bài viết này được thực hiện trên Laptop Macbook M1. Bạn có thể thực hiện tương tự trên nền tảng Windows hoặc MacOS khác.
Đây là lệnh để chia nhỏ các đoạn thẳng ra, nhằm giúp cho người dùng căn tỷ lệ một cách chính xác cao trong các đối tượng bản vẽ.
Laptop sale khủng 50% đến mức sập sàn đây bạn ơi!
Lệnh DIV dùng để chia đoạn thẳng ra các đoạn bằng nhau.
Hướng dẫn nhanh
Ở thanh command, nhập DIV > Enter > Click chọn đoạn thẳng > Nhập số phần chia > Enter.
Hướng dẫn chi tiết
Bước 1: Mở phần mềm CAD.
Phần mềm AutoCAD
Bước 2: Ở thanh Command, nhập lệnh DIV > Enter.
Nhập lệnh DIV

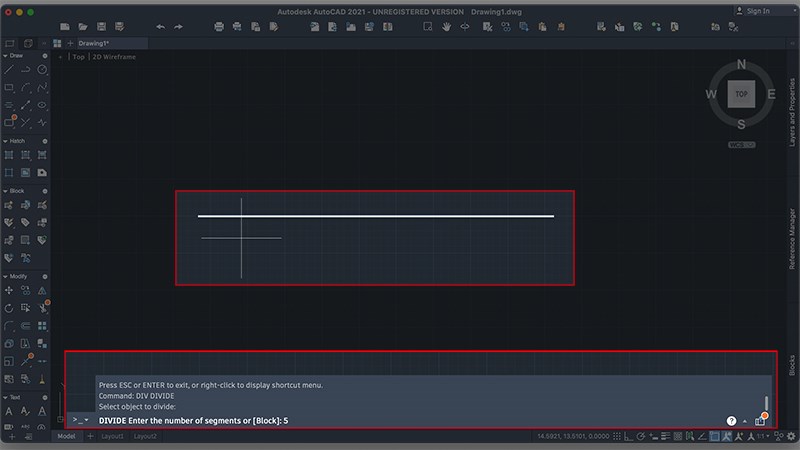

Bước 3: Click chuột vào đoạn thẳng muốn chia > Nhập số phần muốn chia > Enter.
Ở đây mình ví dụ, nhập số đoạn cần chia là 5.
Nhập số phần muốn chia

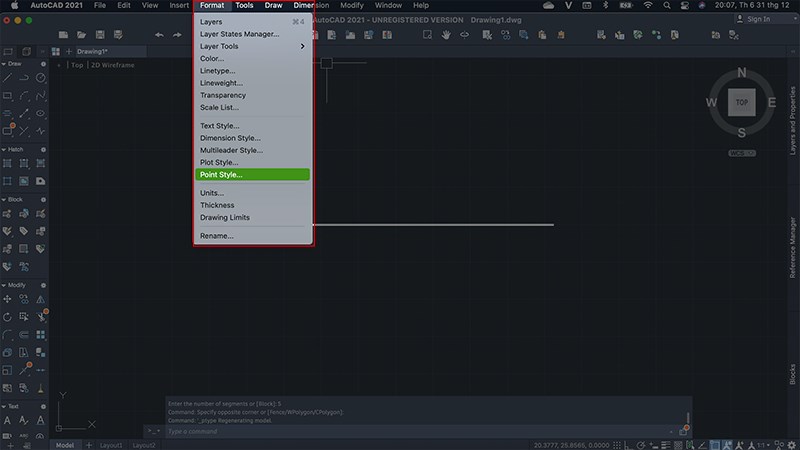

Bước 4: Trên thanh công cụ vào Format > Point Style.
Pointstyle trên CAD

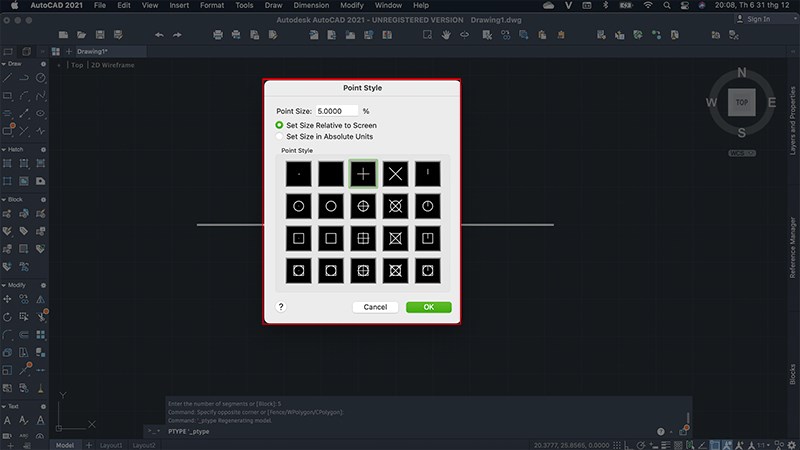

Bước 5: Xuất hiện hộp thoại Point Style, bạn lựa chọn kiểu hiển thị phân cách.
Hộp thoại Point Style
Và đây là kết quả:
Chia đoạn thẳng bằng lệnh DIV
Lệnh ME dùng để chia đoạn thẳng theo thông số chiều dài đoạn.
Hướng dẫn nhanh
Ở thanh Command, nhập lệnh ME > Enter > Click chọn đoạn thẳng cần chia > Nhập chiều dài muốn chia > Enter.
Hướng dẫn chi tiết
Bước 1: Mở phần mềm CAD.
Phần mềm AutoCAD
Bước 2: Ở thanh Command, nhập lệnh ME > Enter.
Nhập lệnh ME

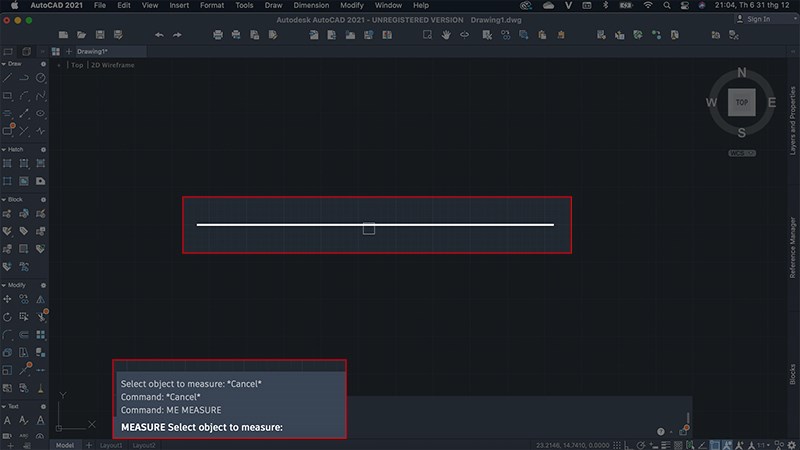

Bước 3: Click chuột chọn đoạn thẳng cần chia.
Chọn đoạn thẳng cần chia
Bước 4: Nhập đoạn chiều dài muốn chia > Enter.
Ở đây mình ví dụ, nhập chiều dài muốn chia là 10.
Nhập chiều dài đoạn muốn chia
Bước 5: Trên thanh công cụ vào Format > Point Style.
Pointstyle trên CAD
Bước 6: Xuất hiện hộp thoại Point Style, bạn lựa chọn kiểu hiển thị phân cách.
Hộp thoại Point Style
Và đây là kết quả:
Chia đoạn thẳng bằng lệnh ME
Xem thêm:
Với các bước như mình đã hướng dẫn ở trên, hi vọng có thể giúp các bạn biết cách chia đoạn thẳng đều nhau bằng lệnh DIV và lệnh ME trong AutoCAD nhanh chóng. Nếu bạn có bất kỳ thắc mắc nào, hãy để lại bình luận phía dưới nhé!
