Cách xuất file Sketchup sang AutoCAD đơn giản, dễ dàng
Bài viết được thực hiện trên Laptop GIGABYTE chạy hệ điều hành Windows 10 và sử dụng phiên bản SketchUp Pro 2020. Bạn có thể thực hiện thao tác tương tự trên các máy tính, laptop chạy hệ điều hành Windows, MacOS có sử dụng các phiên bản khác của SketchUp.

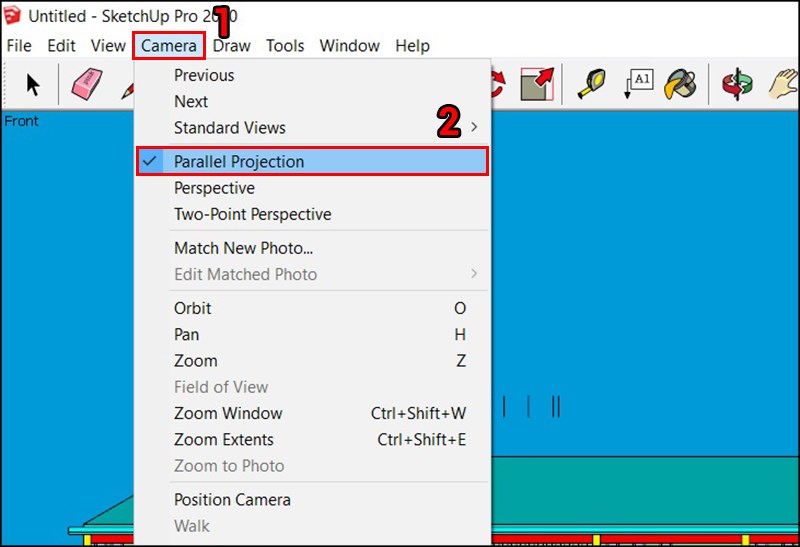

Bước 1: Đầu tiên để duy trì tỉ lệ mô hình trong file được xuất, trên SketchUp, bạn chọn Camera và chọn Parallel Projection.
chọn Camera và chọn Parallel Projection.

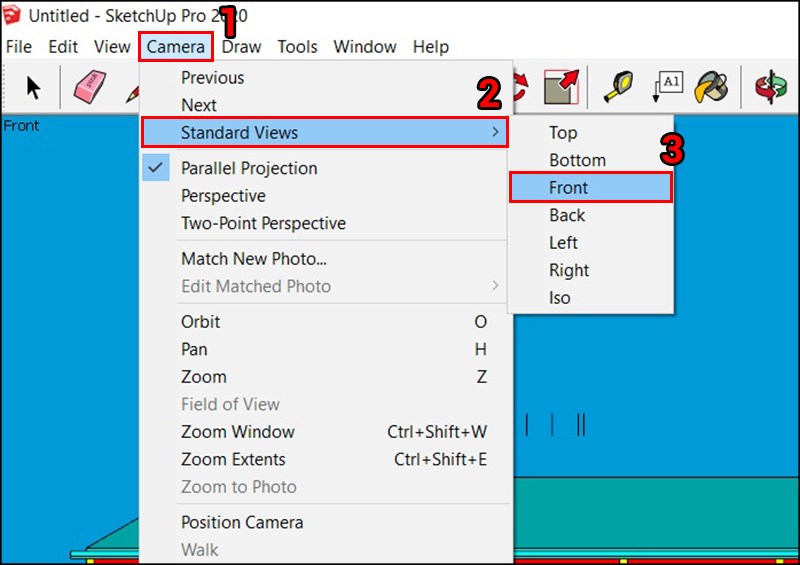

Bước 2: Để xác định View nhìn bạn cần chọn vào Camera, chọn Standard Views và sau đó chọn góc nhìn mà bạn muốn xuất sang AutoCAD.
chọn vào Camera > Standard Views và sau đó chọn View nhìn mà bạn muốn xuất sang AutoCAD.
Bước 3: Để xuất SketchUp sang AutoCAD bạn tiến hành chọn vào File > Export > 2D Graphic.
chọn vào File > Export > 2D Graphic.
Bước 4: Chọn vị trí lưu file và chuyển định dạng file thành .dwg hoặc .dxf từ menu Save As Type (trên Windows) hoặc menu Format (trên macOS).
Chọn vị trí lưu file và chuyển định dạng file thành .dwg hoặc .dxf

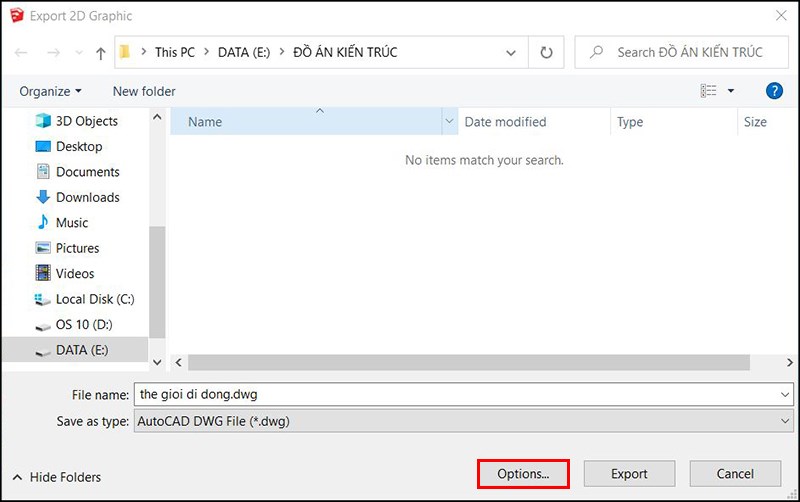

Bước 5: Chọn vào Options để thiết lập các giá trị.
Chọn vào Options để thiết lập các giá trị.

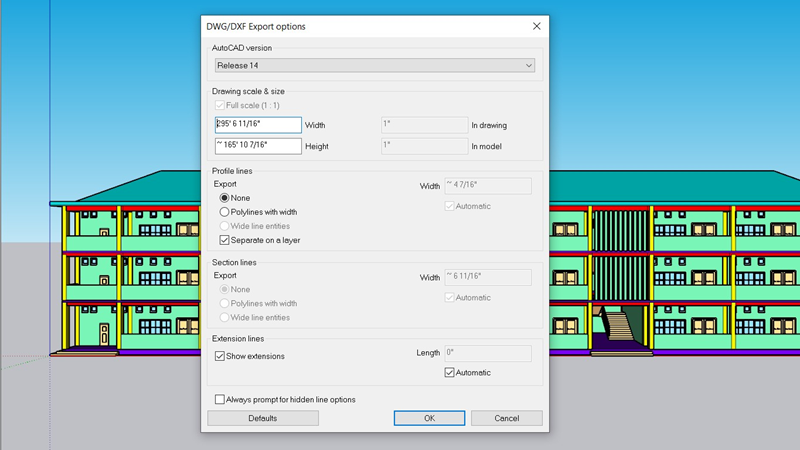

Bước 6: Thiết lập các giá trị Scale (tỷ lệ) và Line (đường nét) theo ý của bản thân. Sau khi hoàn tất, chọn OK để lưu thiết lập.
Thiết lập các giá trị, và nhấn Ok sau khi hoàn thành.
Một số tùy chọn ở Options:
Bước 7: Chọn Export để xuất file SketchUp sang AutoCAD 2D.
Chọn Export để xuất file SketchUp sang AutoCAD 2D.
Bước 8: Chờ một khoảng thời gian để xuất file nhé!
Chờ một khoảng thời gian để xuất file nhé.
Chọn vào File > Export > 3D Model > Chọn vị trí lưu > Chuyển định dạng file thành .dwg hoặc .dxf > Chọn vào Options để thiết lập các giá trị > Chọn Export để xuất file > Hoàn thành.

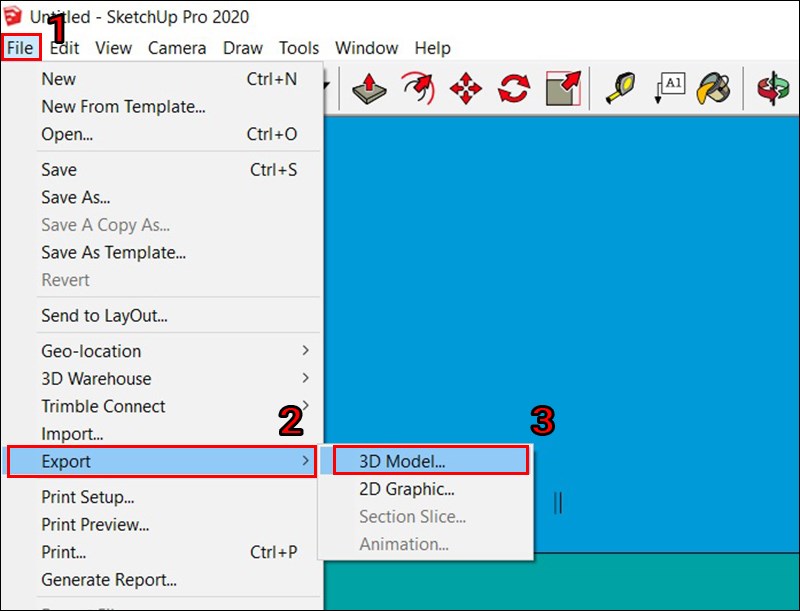

Bước 1: Đầu tiên bạn hãy chọn vào File > Export > 3D Model.
Đầu tiên bạn hãy chọn vào File > Export > 3D Model.

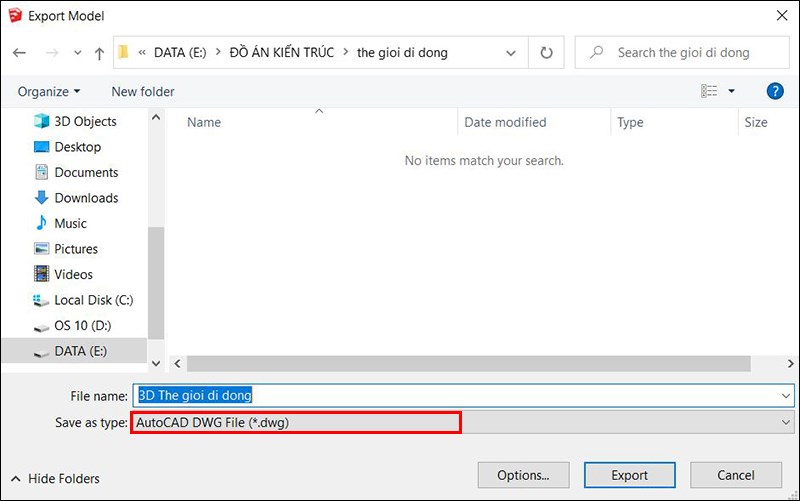

Bước 2: Chọn vị trí lưu file và chuyển định dạng file thành .dwg hoặc .dxf từ menu Save As Type (trên Windows) hoặc menu Format (trên macOS).
Chọn vị trí lưu file và chuyển định dạng file thành .dwg hoặc .dxf.

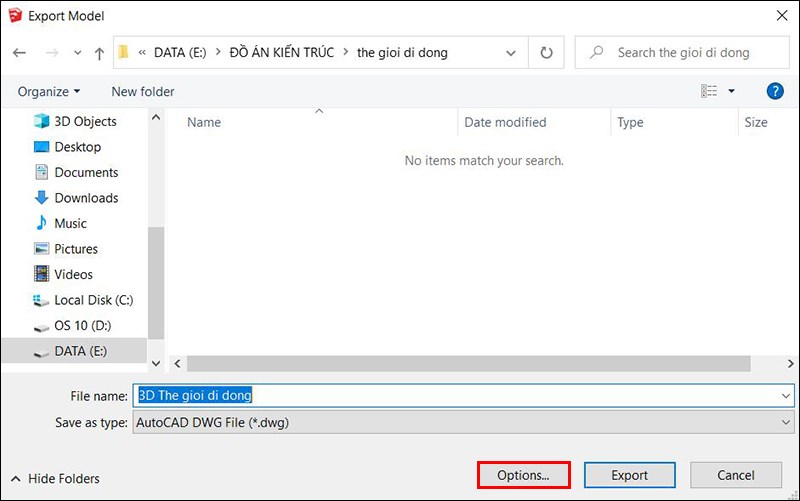

Bước 3: Chọn vào Options để thiết lập các giá trị.
Chọn vào Options để thiết lập các giá trị.

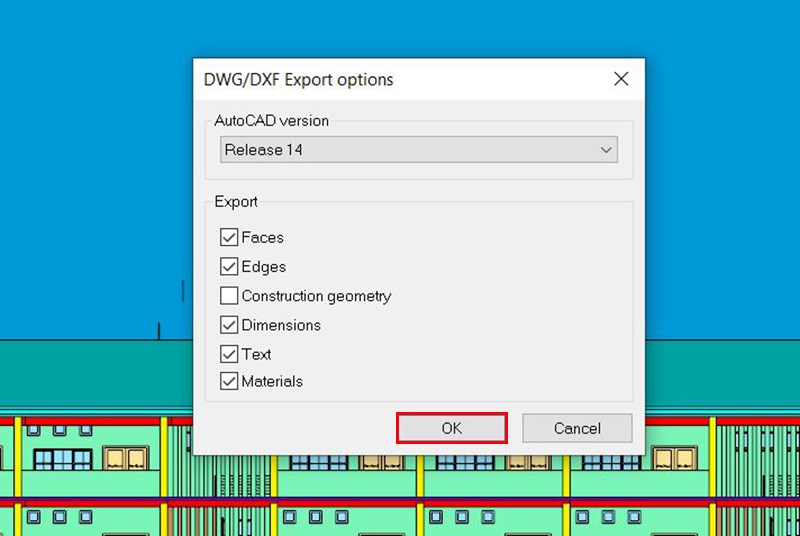

Bước 4: Thiết lập các tùy chọn theo ý của bản thân. Sau khi hoàn tất, chọn OK để lưu thiết lập.
Thiết lập các giá trị, và nhấn Ok sau khi hoàn thành.

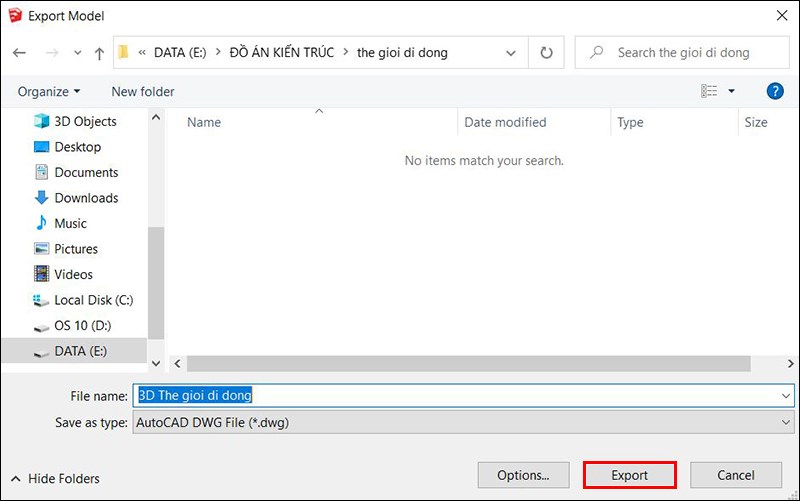

Bước 5: Chọn Export để xuất file Sketch sang AutoCAD 3D.
Chọn Export để xuất file Sketch sang AutoCAD 3D.

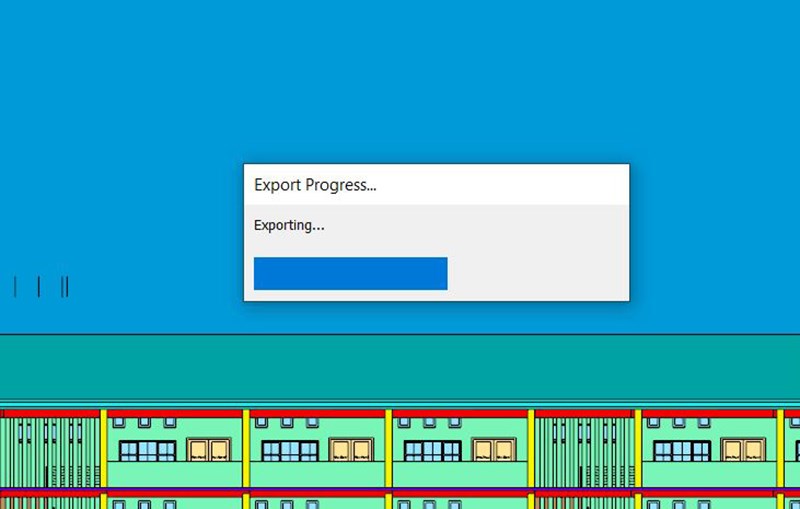

Bước 6: Chờ một khoảng thời gian để xuất file.
Chờ một khoảng thời gian để xuất file.
Xem thêm:
Trên đây là bài viết về cách xuất file Sketchup sang AutoCAD đơn giản, dễ dàng. Hy vọng bài viết sẽ giúp bạn có thể thực hiện được trong công việc cũng như học tập. Nếu có bất kì phản hồi gì thì hãy để lại bình luận phía bên dưới nhé. Chúc bạn thực hiện thành công!
↑
