Trong quá khứ, Apple đã bí mật phát triển chiếc iPhone đầu tiên trong vòng hai năm rưỡi. Công ty giữ kín tới mức: Rất nhiều kỹ sư làm việc trên bản mẫu của iPhone chỉ biết dự án này có mã là “M68” và “Purple 2”, nhưng họ không hề hay biết hình dạng cuối cùng của điện thoại sẽ như thế nào.

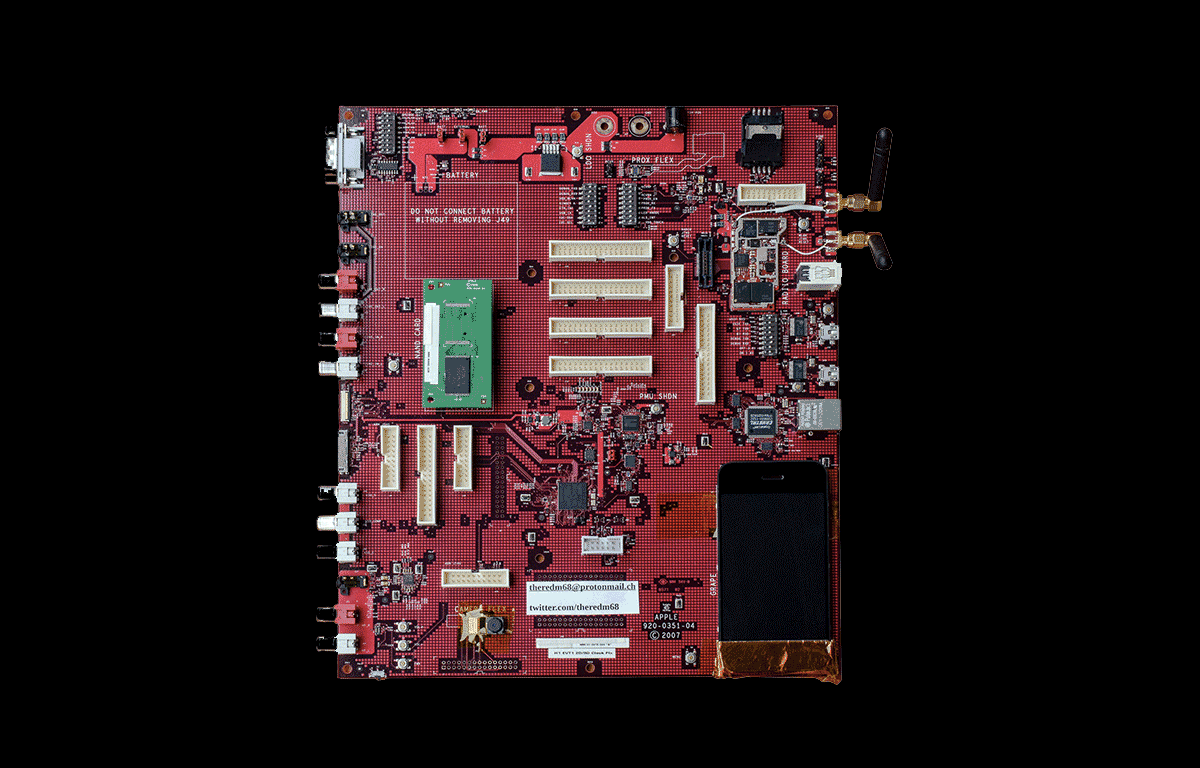

Để giữ kín thông tin về iPhone, Apple đã tạo ra một bảng mạch phát triển nguyên bản với hầu như toàn bộ các bộ phận của iPhone được trải rộng trên bảng mạch lớn. Đây là lần đầu tiên bảng mạch này được công khai hình ảnh và nó cho thấy cách Apple đã phát triển iPhone ban đầu như thế nào.

Theo tiết lộ từ The Verge: Bảng mạch này có màu đỏ và có tên gọi là M68. Bề ngoài của nó trông giống như một bo mạch chủ có thể thấy trong một máy tính hơn 10 năm về trước. Chúng gần như có cùng kích thước nhưng các bộ phận thì có một vài khác biệt.

Apple đã phát triển bảng mạch đặc biệt này là một mẫu thử nghiệm xác nhận kỹ thuật (EVT) để các kỹ sư có thể thiết kế chủ yếu trên phần mềm và radio của iPhone. Thậm chí, bảng mạch còn không được trang bị màn hình. Apple chỉ sử dụng bảng mạch in màu đỏ cho phần cứng của iPhone nguyên bản.

Bảng mạch này tuy không có quạt để làm mát bộ xử lý nhưng lại có một số thành phần tương tự với phần cứng của PC đời cũ. Có một cổng nối tiếp ở phía trên để thử nghiệm phụ kiện của iPod, ngoài ra có cả cổng 30 chân và cả cổng LAN.

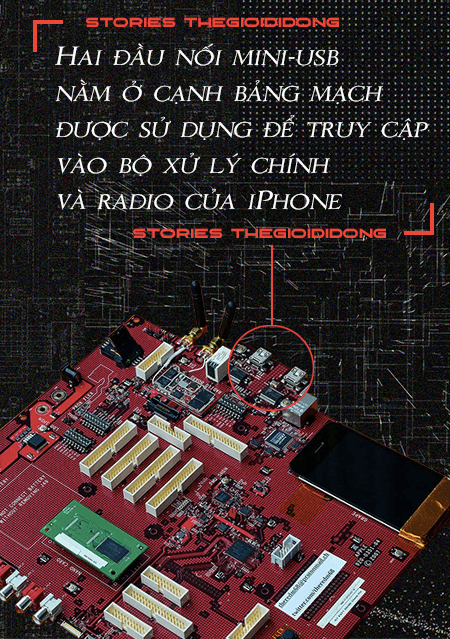

Hai đầu nối mini-USB nằm ở cạnh bảng mạch được sử dụng để truy cập vào bộ xử lý chính và radio của iPhone. Các kỹ sư có thể dùng hai cổng này để mã hóa cho thiết bị mà không cần màn hình.

Hầu hết các kỹ sư làm việc trên bảng mạch sẽ chịu trách nhiệm để xuất (port) hệ điều hành Darwin lên iPhone. Darwin là hệ điều hành dựa trên Unix bao gồm các thành phần cốt lõi để giúp macOS, watchOS, tvOS và audioOS hoạt động.

Apple đã mô tả các kỹ sư làm việc trên Darwin là những kỹ sư thiết kế lõi của hệ điều hành. Họ chịu trách nhiệm về nhân hệ điều hành, hệ thống tập tin, driver của thiết bị, cấu trúc của bộ xử lý và một loạt các công việc quan trọng khác.

Những kỹ sư này sẽ đảm bảo tất cả các phần cứng quan trọng cũng như kết nối hoạt động một cách trơn tru.

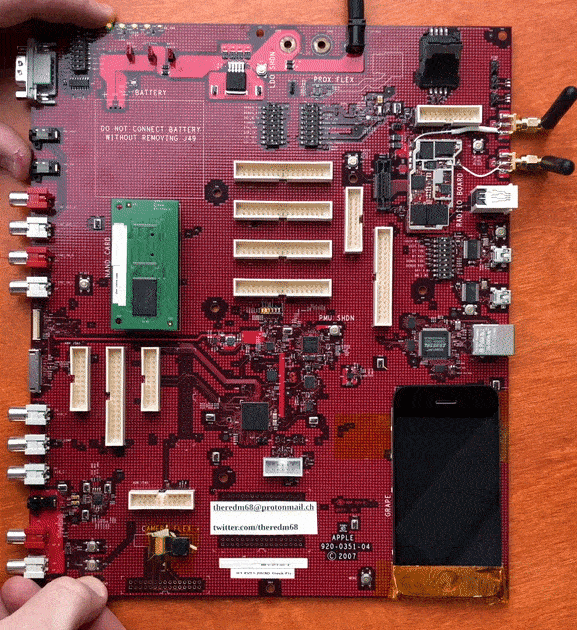

Các phần còn lại của bảng mạch rất khác so với một PC thông thường. Ở phía trên, có khe cắm thẻ SIM và gần đó thì có hai ăng-ten để kết nối Wi-Fi và Bluetooth, cả hai đều được kết nối với bảng chip radio. Bảng radio này bao gồm các chip từ Intel, Infineon, CSR, Marvell và Skyworks.

Ở bên phải của bảng radio là cổng RJ11, cùng loại jack cắm đã được đăng ký bởi các điện thoại bàn thông thường. Apple sử dụng cổng này để các kỹ sư có thể cắm tai nghe của điện thoại bàn vào bảng mạch để kiểm tra âm thanh cuộc gọi.

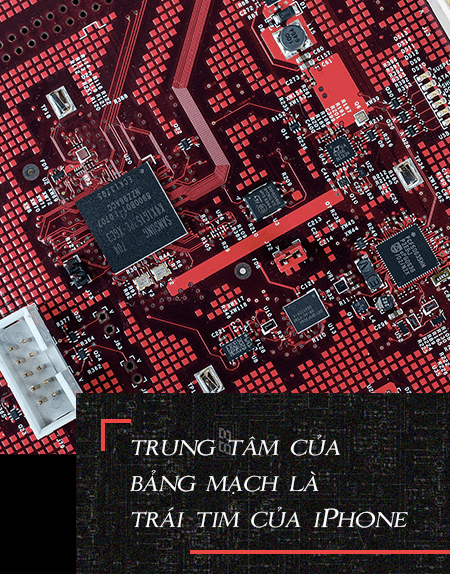

Ở trung tâm của bảng mạch là trái tim của iPhone - bộ vi xử lý của Apple. Bộ phận này gồm bộ nhớ K4X1G153PC của Samsung xếp chồng lên bộ xử lý ARM 620 MHz nhờ phương pháp tích hợp mạch gọi là PoP với CPU nằm ở dưới và bộ nhớ nằm ở trên để chạy hệ điều hành iPhone.

Bảng mạch sử dụng thẻ Samsung NAND 4 GB để lưu trữ, với mô-đun lưu trữ NAND màu xanh lục có thể tháo lắp dễ dàng giúp các kỹ sư có thể kiểm tra nhanh hơn giữa các phiên bản hệ điều hành. Bảng mạch cũng được trang bị màn hình với nút Home được gắn trên bảng mạch nằm ở bên trái. Nút nguồn và nút âm lượng nằm ở phía bên trái bảng mạch.

Các kỹ sư sẽ sử dụng bảng đặc biệt này để khởi động vào một trình tương tự như Command Prompt để kiểm tra các thay đổi của nhân. Ngoài ra, có thể kết nối bảng mạch với iTunes thông qua cổng 30 chân. Bảng mạch sẽ được iTunes nhận diện như là một chiếc iPhone đã sẵn sàng để khôi phục.

Có rất nhiều các cổng kết nối màu trắng trên bảng mạch, trong đó cổng nhỏ nhất là kết nối JTAG dùng để gỡ lỗi mức độ thấp. Các kỹ sư có thể theo dõi tín hiệu và điện áp với các cổng này, cho phép họ có thể kiểm tra các thay đổi chính trên phần mềm của iPhone và đảm bảo chúng không gây ảnh hưởng xấu tới phần cứng.

Ngoài ra, còn có các công tắc DIP để định tuyến tín hiệu gỡ lỗi xung quanh các bộ phận khác của bảng mạch để giúp các kỹ sư có thể kiểm tra. Apple cũng chừa một khoảng trên bảng mạch gọi là “PROX FLEX” để thử nghiệm cảm biến tiệm cận. Kết nối tai nghe cũng được kiểm tra nhờ vào cổng âm thanh.

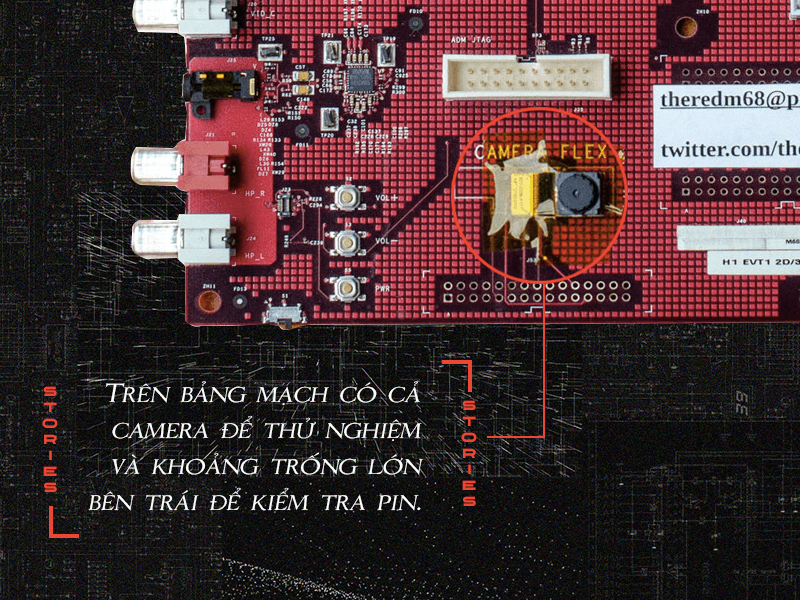

Nếu bảng mạch không có sẵn màn hình thì các cổng RCA và Component sẽ được các kỹ sư sử dụng để kết nối vối màn hình. Trên bảng mạch có cả camera để thử nghiệm và một khoảng trống lớn ở bên trái để kiểm tra pin. Cổng DC ở phía trên giúp bảng mạch có thể sử dụng nguồn điện ở bên ngoài nếu không có pin kết nối trên bảng mạch.

Nghe liệt kê sơ qua bạn cũng thấy rối đúng không nào. Nhưng nhờ "tung hoả mù" như vậy, Apple có thể cho phép các kỹ sư phát triển iPhone có thể làm việc trên phần cứng cuối cùng của điện thoại mà vẫn giữ bí mật về thiết kế.

Nguyên mẫu ban đầu này là một bằng chứng tuyệt vời về số lượng công việc khổng lồ và bí mật của Apple trong quá trình tạo ra thiết bị di động hàng đầu, là chiếc smartphone ai cũng mong muốn sở hữu.

Bạn thấy cách giữ bí mật của Apple và hình mẫu iPhone nguyên bản này thế nào? Hãy cùng chia sẻ và bình luận!
