6 cách vẽ cung tròn qua 3 điểm trong CAD
Hướng dẫn được thực hiện trên Laptop MSI. Ngoài ra, bạn có thể thực hiện tương tự trên nền tảng Windows và MacOS khác.
Lệnh vẽ cung tròn là tạo ra cung tròn bằng lệnh hoặc bằng công cụ trong CAD.
Có 2 cách gọi lệnh vẽ trong CAD:

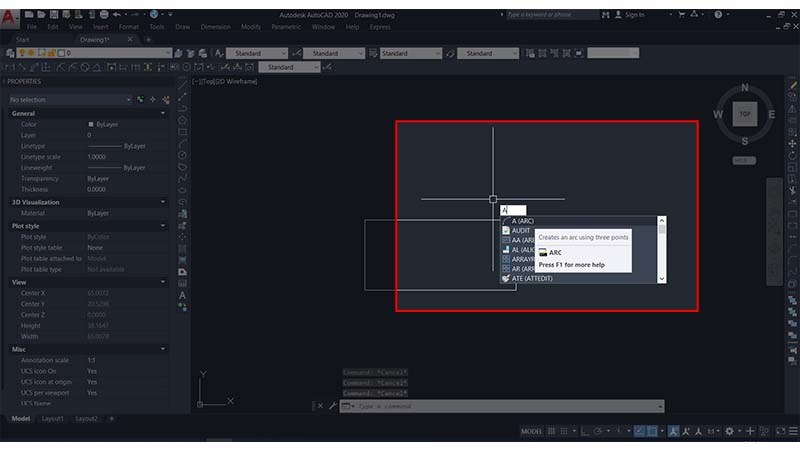

Cách 1: Nhập lệnh A > Enter.
Nhập lệnh A > Enter
Cách 2: Trên thanh công cụ Draw, chọn ARC, có nhiều lựa chọn: 3p; (Star, Center, End); (Star, Center, Angle); (Star, Center, Length); (Start, End, Angle); (Start, End, Radius); …
Vẽ Arc trên thanh Draw
1. Vẽ cung tròn qua 3 điểm (3P)
Lệnh này dùng để vẽ cung tròn qua 3 điểm bất kỳ.
Hướng dẫn nhanh: Nhập lệnh A > Enter > Pick chọn điểm 1 > Pick chọn điểm 2 > Pick chọn điểm 3.
Hướng dẫn chi tiết

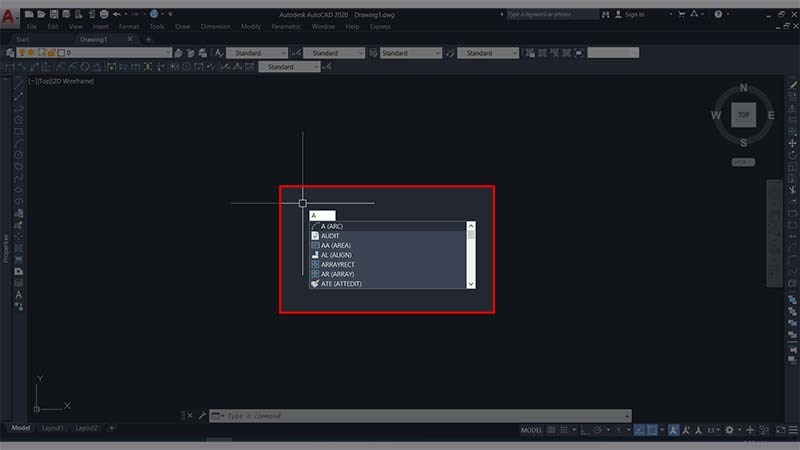

Bước 1: Nhập lệnh A > Enter.
Nhập lệnh A > Enter
Bước 2: Xuất hiện "ARC Specify start point of arc or [Center]", pick chọn điểm 1.
Pick chọn điểm 1
Bước 3: Xuất hiện "Specify second point of arc or [Center/End]", pick chọn điểm 2.
Pick chọn điểm 2
Bước 4: Xuất hiện "Specify end point of arc", pick chọn điểm 3.
Pick chọn điểm 3
Và đây là kết quả:
Kết quả
2. Lệnh Vẽ cung tròn qua điểm đầu, cuối và tâm (Start, Center, End)
Lệnh này dùng để vẽ cung tròn bằng cách xác định điểm đầu, tâm và điểm cuối bằng nhập tọa độ hoặc bằng truy bắt điểm
Hướng dẫn nhanh: Nhập A > Enter > Pick chọn điểm đầu > Nhập C > Enter > Pick chọn tâm cung tròn > Pick chọn điểm cuối.
Hướng dẫn chi tiết:

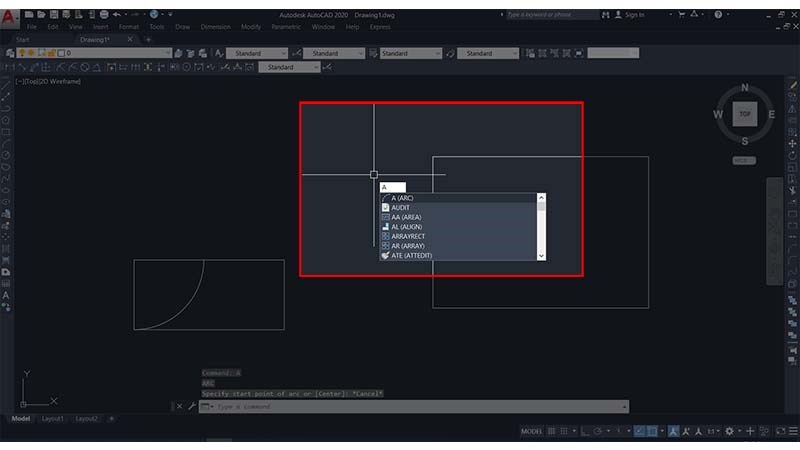

Bước 1: Nhập lệnh A > Enter.
Nhập lệnh A > Enter
Bước 2: Pick chọn điểm đầu.
Pick chọn điểm đầu

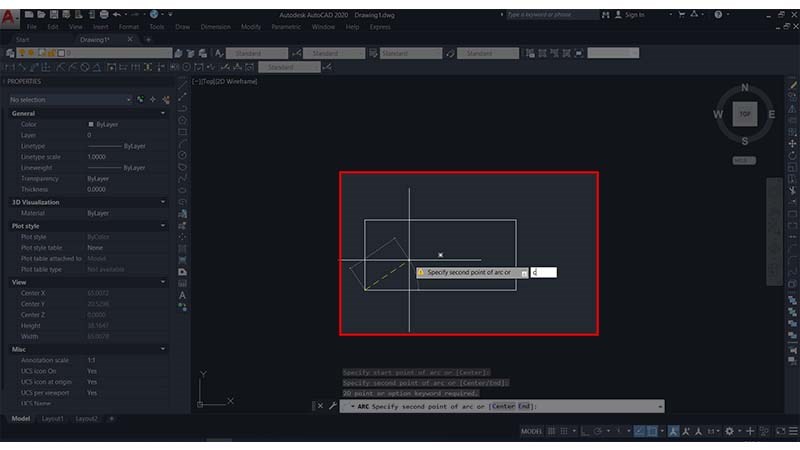

Bước 3: Nhập C > Enter.
Nhập C > Enter
Bước 4: Pick chọn tâm cung tròn.
Pick chọn tâm cung tròn
Bước 5: Pick chọn điểm cuối.
Pick chọn điểm cuối
Và đây là kết quả
Kết quả
3. Vẽ cung tròn qua điểm điểm đầu, tâm và góc (Start, Center, Angle)
Hướng dẫn nhanh: Nhập A > Enter > Pick chọn điểm đầu > Nhập C > Enter > Pick chọn tâm cung tròn > Nhập A > Enter > Nhập giá trị góc ở tâm > Enter.
Hướng dẫn chi tiết:
Bước 1: Nhập lệnh A > Enter.
Nhập lệnh A > Enter
Bước 2: Pick chọn điểm đầu.
Pick chọn điểm đầu

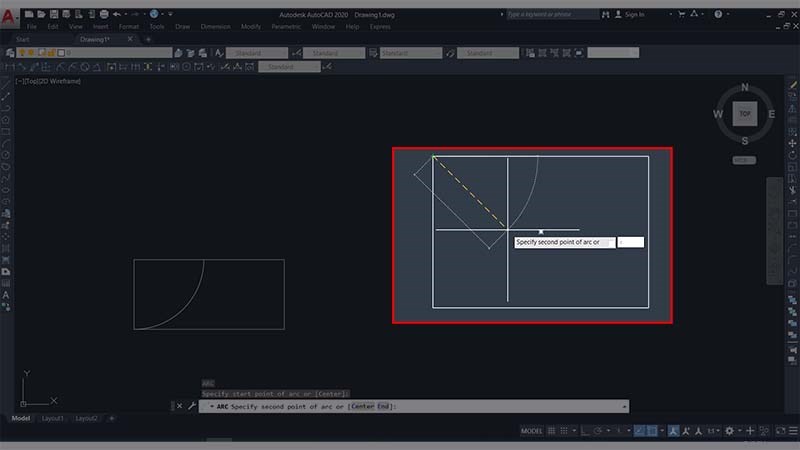

Bước 3: Nhập C > Enter.
Nhập C > Enter
Bước 4: Pick chọn tâm cung tròn.
Pick chọn tâm cung tròn

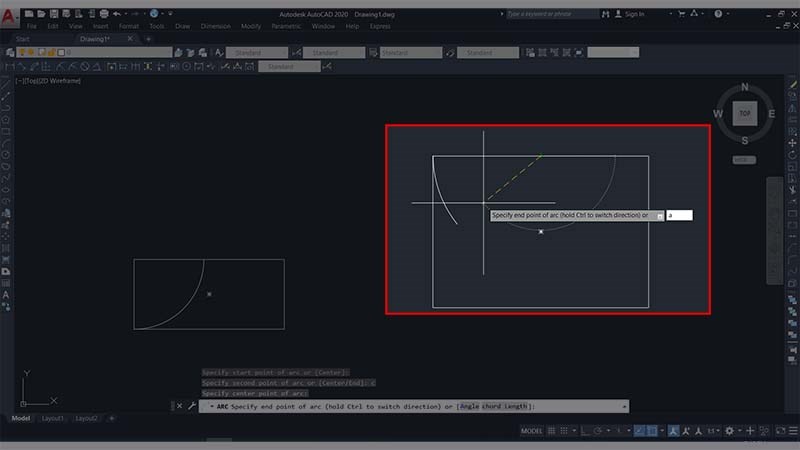

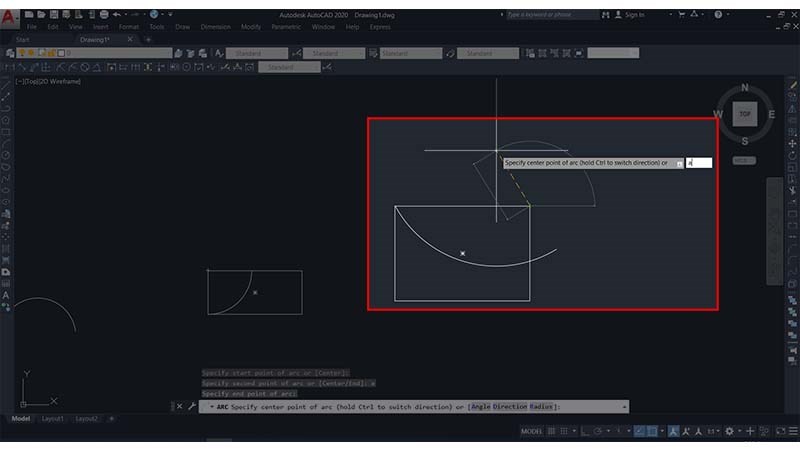

Bước 5: Nhập A > Enter.
Nhập A > Enter
Bước 6: Nhập giá trị góc ở tâm > Enter.
Ở đây mình nhập là 70.
Nhập giá trị góc ở tâm
Và đây là kết quả:
Kết quả
4. Vẽ cung tròn thông qua điểm đầu, tâm và chiều dài (Start, Center, Length)
Hướng dẫn nhanh: Nhập A > Enter > Pick chọn điểm đầu > Nhập C > Enter > Pick chọn tâm cung tròn > Nhập L > Enter > Nhập giá trị chiều dài cung tròn > Enter.
Hướng dẫn chi tiết:
Bước 1: Nhập lệnh A > Enter.
Nhập lệnh A > Enter
Bước 2: Pick chọn điểm đầu.
Pick chọn điểm đầu
Bước 3: Nhập C > Enter.
Nhập C > Enter
Bước 4: Pick chọn tâm cung tròn.
Pick chọn tâm cung tròn

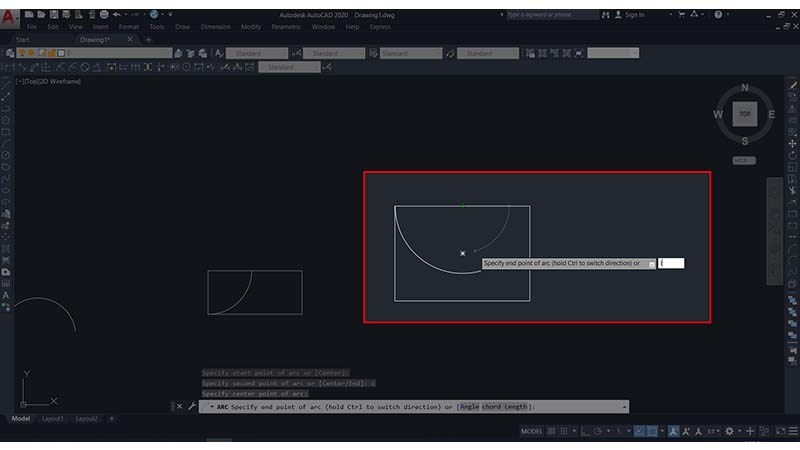

Bước 5: Nhập L > Enter.
Nhập L > Enter
Bước 6: Nhập chiều dài cung tròn > Enter.
Ở đây mình nhập là 20.
Nhập chiều dài cung tròn
Và đây là kết quả:
Kết quả
5. Vẽ cung tròn qua điểm đầu, điểm cuối và góc (Start, End, Angle)
Hướng dẫn nhanh: Nhập A > Enter > Pick chọn điểm đầu > Nhập E > Enter > Pick chọn điểm cuối > Nhập A > Enter > Nhập giá trị góc ở tâm > Enter.
Hướng dẫn chi tiết
Bước 1: Nhập lệnh A > Enter.
Nhập lệnh A > Enter
Bước 2: Pick chọn điểm đầu.
Pick chọn điểm đầu

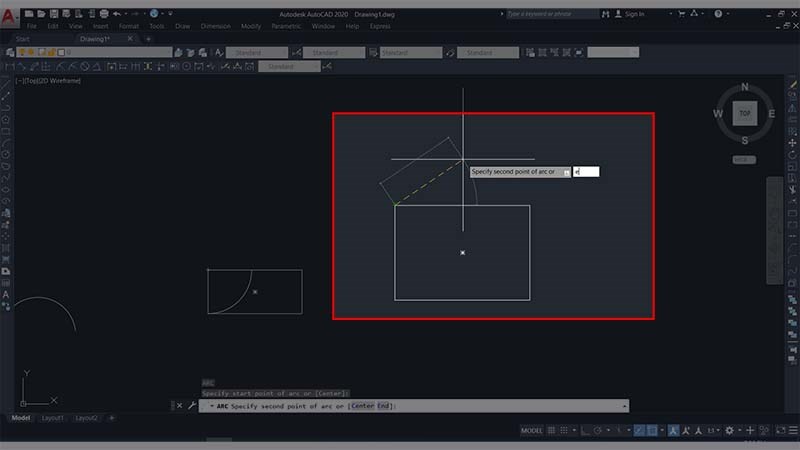

Bước 3: Nhập E > Enter.
Nhập E > Enter
Bước 4: Pick chọn điểm cuối.
Pick chọn điểm cuối
Bước 5: Nhập A > Enter.
Nhập A > Enter
Bước 6: Nhập giá trị góc ở tâm > Enter.
Ở đây mình nhập là 126.
Nhập giá trị góc ở tâm
Và đây là kết quả:
Kết quả
6. Vẽ cung tròn qua điểm đầu, cuối và bán kính (Start, End, Radius)
Hướng dẫn nhanh: Nhập A > Enter > Pick chọn điểm đầu > Nhập E > Enter > Pick chọn điểm cuối > Nhập R > Enter > Nhập giá trị bán kính > Enter.
Hướng dẫn chi tiết
Bước 1: Nhập lệnh A > Enter.
Nhập lệnh A > Enter
Bước 2: Pick chọn điểm đầu.
Pick chọn điểm đầu
Bước 3: Nhập E > Enter.
Nhập E > Enter
Bước 4: Pick chọn điểm cuối.
Pick chọn điểm cuối

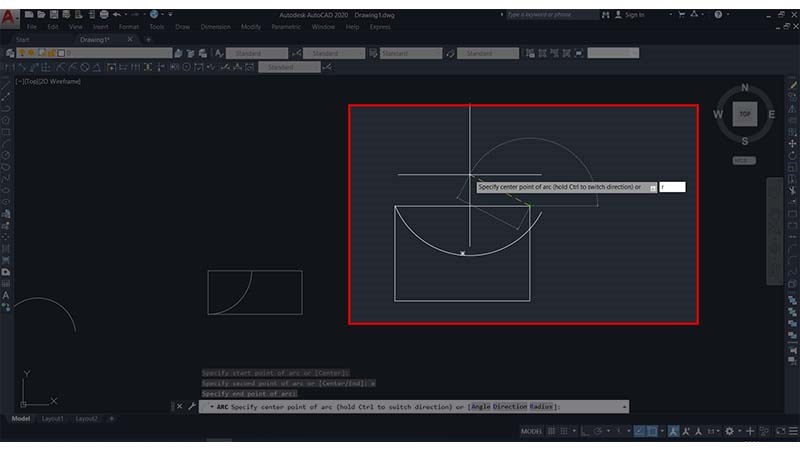

Bước 5: Nhập R > Enter.
Nhập R > Enter
Bước 6: Nhập giá trị góc ở tâm > Enter.
Ở đây mình nhập là 16.
Nhập bán kính góc ở tâm
Và đây là kết quả:
Kết quả
Xem thêm:
Một số laptop làm AutoCAD đang được khuyễn mãi giá tốt tại Thế Giới Di Động
Với các bước như trên, các bạn đã có thể vẽ cung tròn trong AutoCAD bằng 6 cách khác nhau. Nếu các bạn có thắc mắc gì, hãy bình luận phía bên dưới nhé.
↑
