Cách dùng lệnh ghi cao độ trong CAD
Bài viết được thực hiện trên phiên bản AutoCAD 2018 với laptop hệ điều hành Windows 10. Bạn có thể thực hiện tương tự trên các phiên bản AutoCAD khác và trên hệ điều hành khác.
Ghi cao độ trong AutoCAD là cách để xác định chính xác chiều cao công trình. Điều này cực kỳ quan trọng và rất cần thiết trong quá trình thiết kế cũng như tính toán thực tế cho công trình.
Lưu ý:

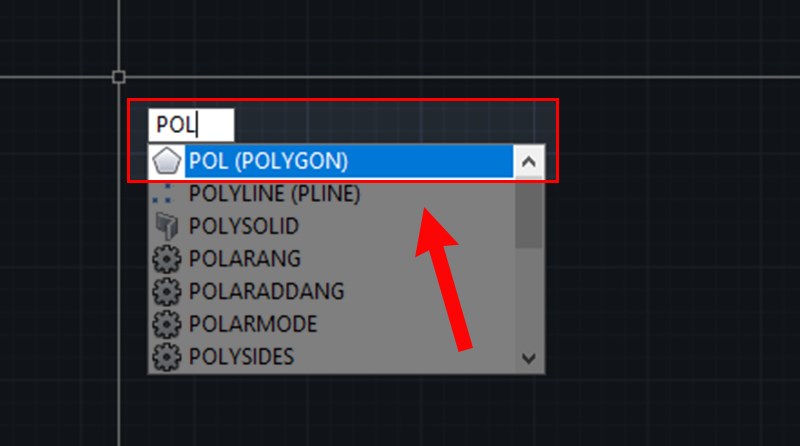

Bước 1: Nhập lệnh POL (Polygon) ấn phím Space và vẽ hướng mũi tên đi xuống. Kích thước tùy theo bạn thiết kế.
Cách tạo Block cao độ trong AutoCAD

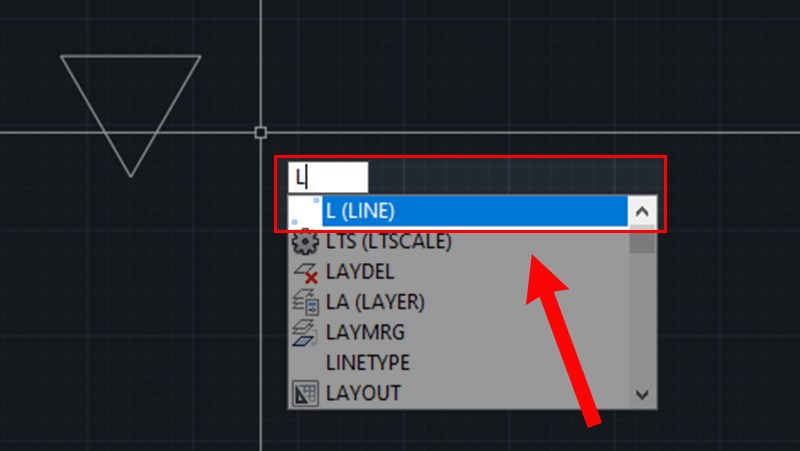

Bước 2: Dùng lệnh L (Line) để thiết kế mốc cao độ.
Cách tạo Block cao độ trong AutoCAD

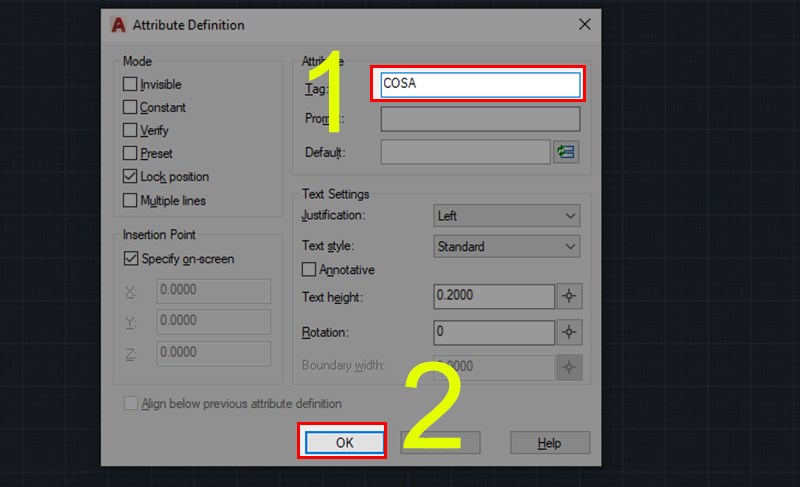

Bước 3: Nhập lệnh ATT (ATTDEF) bắt buộc và nhấn Enter để hiển thị bảng Attribute Definition > Nhập tên ở mục Tag và nhấn OK. Ở đây, mình nhập COSA.
Cách tạo Block cao độ trong AutoCAD

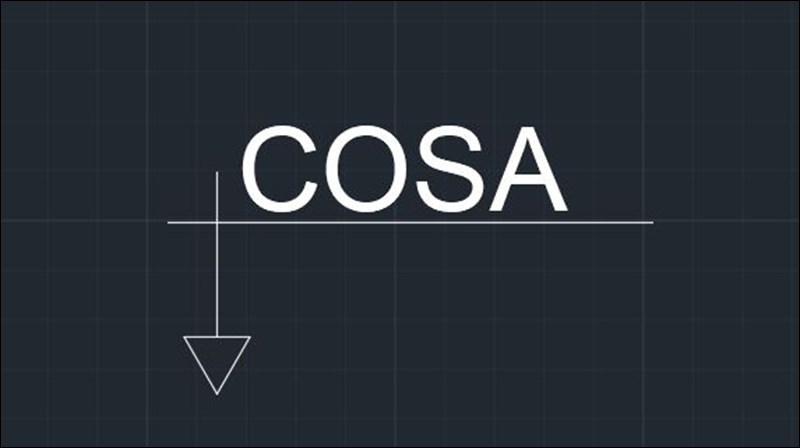

Bước 4: Rê chuột đến vị trí cao độ khởi tạo và đổ màu cho Text nếu muốn.
Cách tạo Block cao độ trong AutoCAD

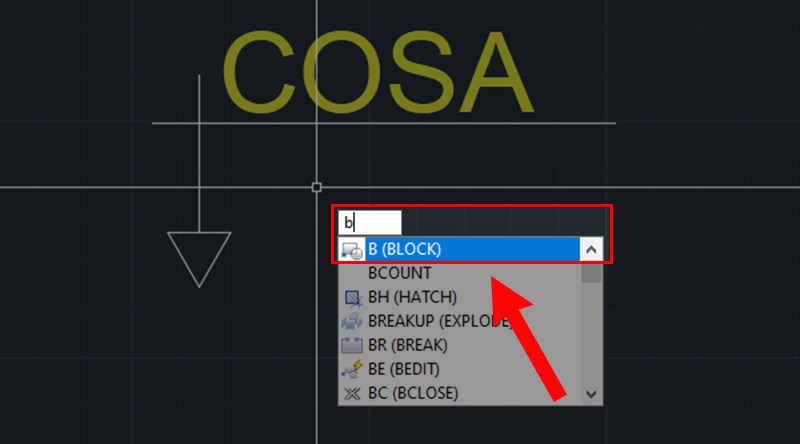

Bước 5: Nhập lệnh B (Block) ấn phím Space để tạo khối giữa nét vẽ và chữ vừa khởi tạo.
Cách tạo Block cao độ trong AutoCAD

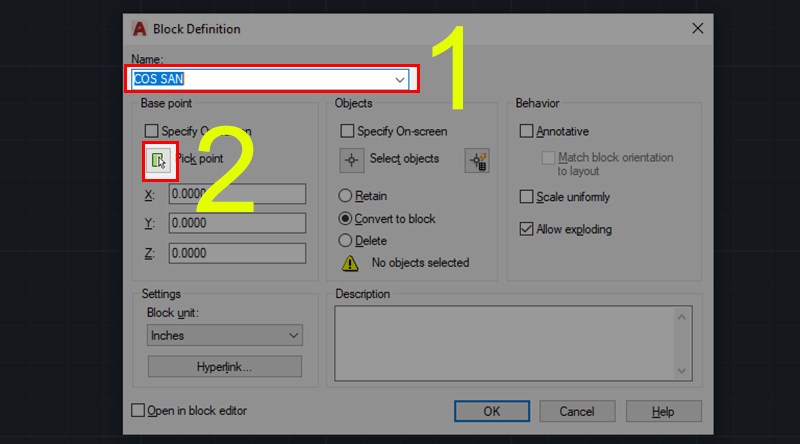

Bước 6: Hộp thoại Block Definition hiển thị. Bạn đặt tên cho Block. Chọn Pick point và chọn điểm đặt (điểm đầu mũi tên).
Lưu ý:
Cách tạo Block cao độ trong AutoCAD

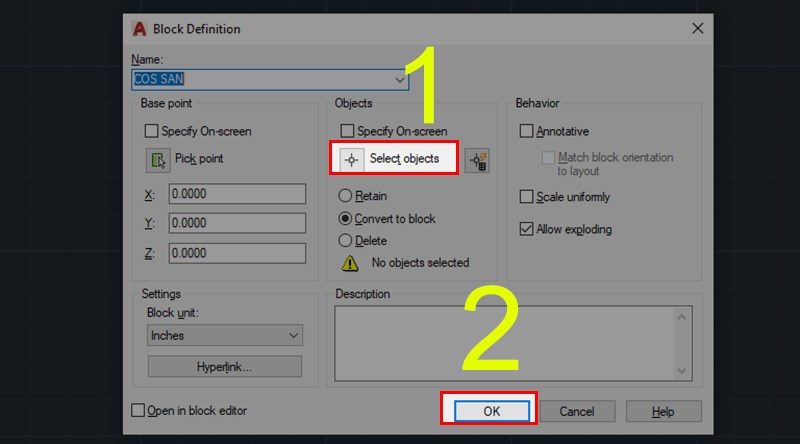

Bước 7: Chọn Select objects quét chọn đối tượng, ấn phím Space và chọn OK. Để hiển thị hộp thoại Edit Attributer
Cách tạo Block cao độ trong AutoCAD

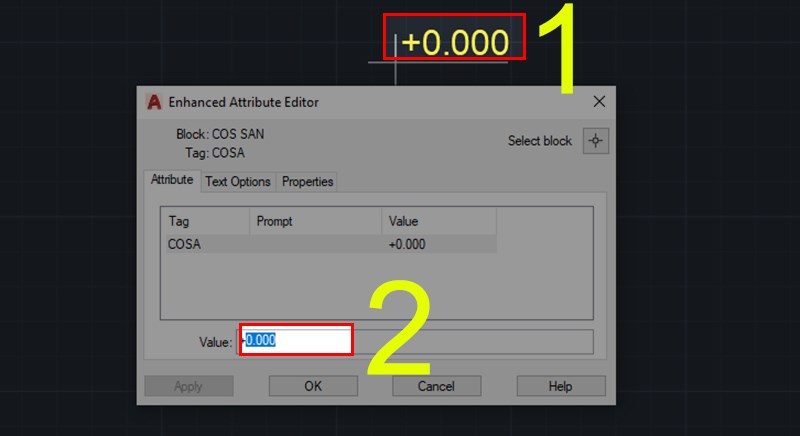

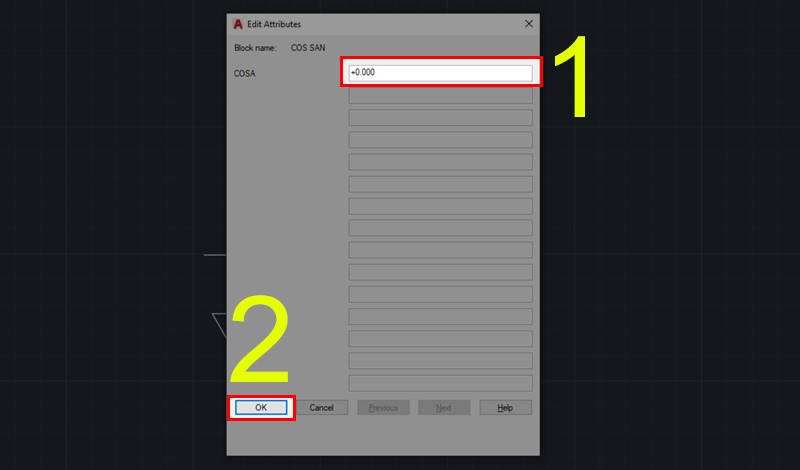

Bước 8: Nhập giá trị cao độ ban đầu. Ở đây, mình nhập giá trị +0.000
Cách tạo Block cao độ trong AutoCAD

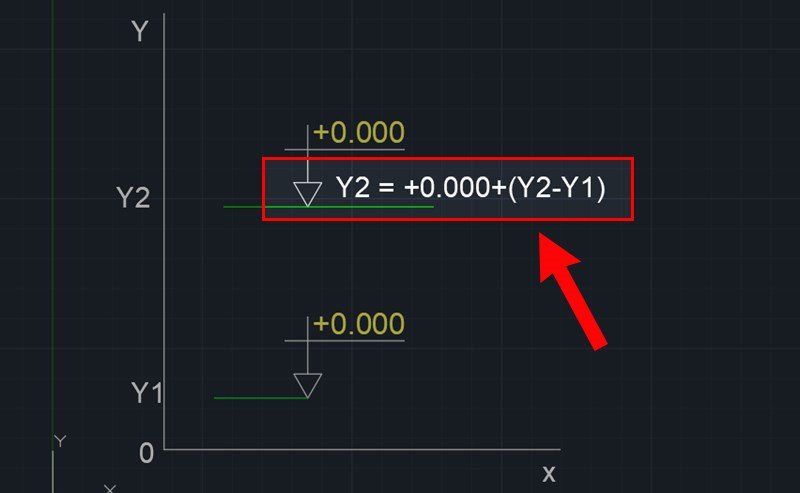

Để hiểu rõ cách làm bạn cần nắm vững công thức trong hình sau:
Công thức ghi cao độ tự động trong AutoCAD

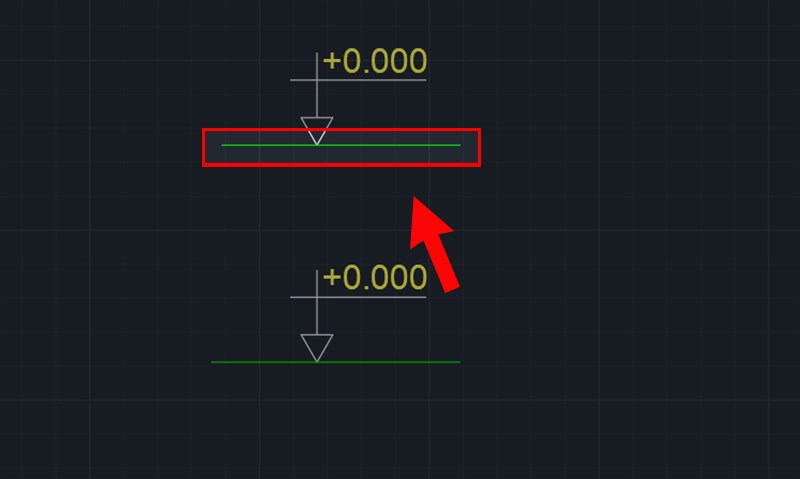

Bước 1: Tạo line rời cho tham chiếu ghi tọa độ. Tạo cho cả 2 Block trên và dưới.
Cách ghi cao độ tự động
Bước 2: Nhấp đúp chuột vào Text cao độ phía trên. Bôi chọn ký tự 0.000 (chừa lại dấu +).
Cách ghi cao độ tự động

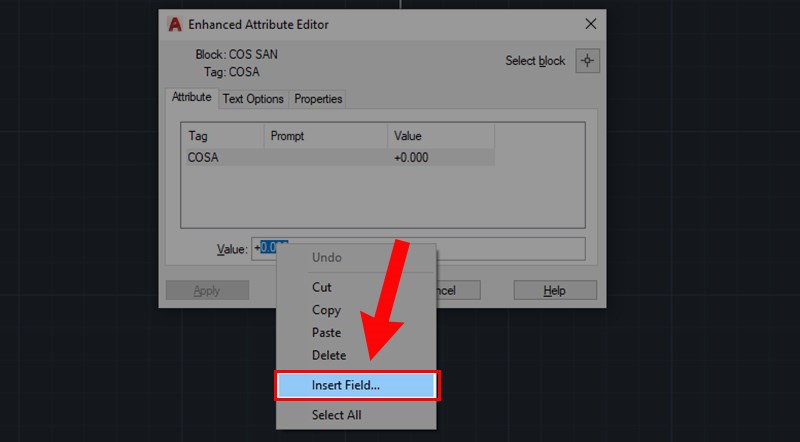

Bước 3: Click chuột phải vào ký tự vừa bôi và chọn Insert Field...
Cách ghi cao độ tự động

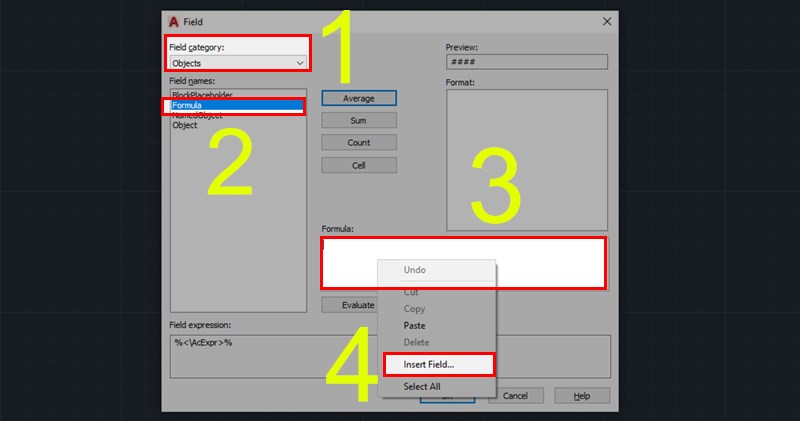

Bước 4: Hộp thoại Field hiện ra.
Cách ghi cao độ tự động

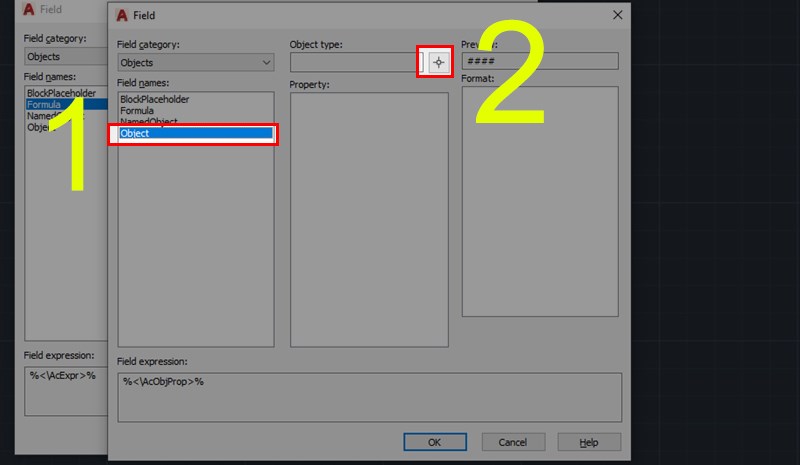

Bước 5: CAD tiếp tục hiển thị hộp thoại Field. Bạn chọn Objects trong mục Field Names và chọn ký tự
kế bên mục Object type.
Cách ghi cao độ tự động

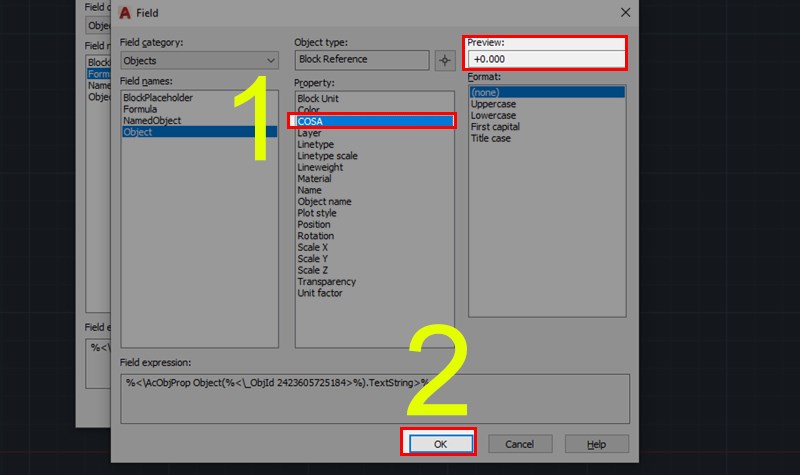

Bước 6: Bạn click chọn Block khởi tạo phía dưới và chọn tên Tag vừa tạo trong mục Property xem giá trị cao độ ở mục Preview và nhấn OK.
Cách ghi cao độ tự động

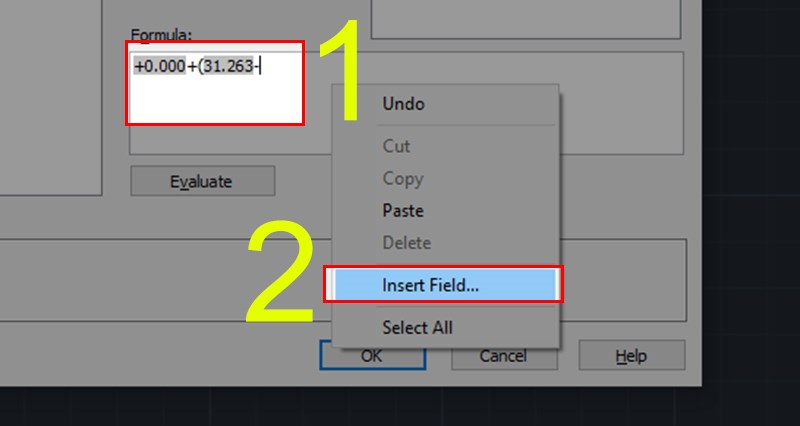

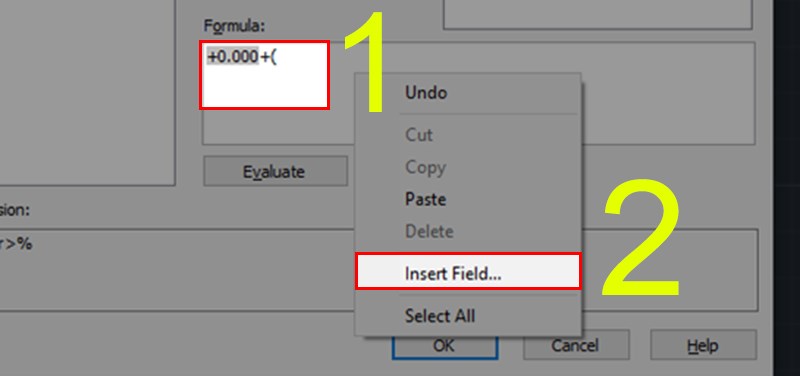

Bước 7: Giá trị sẽ tự động thêm vào Mục Formula. Bạn nhập công thức +( và click chuột phải chọn Insert Field.. tương tự như bước làm trên để lấy giá trị Y2 theo công thức.
Cách ghi cao độ tự động
Bước 8: Thực hiện tương tự bước 5. Bạn chọn Objects trong mục Field Names và chọn ký tự kế bên mục Object type.
Cách ghi cao độ tự động

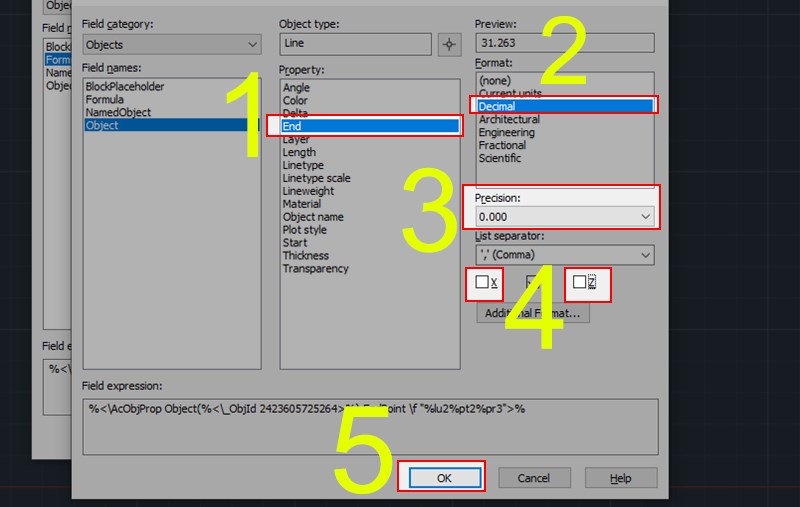

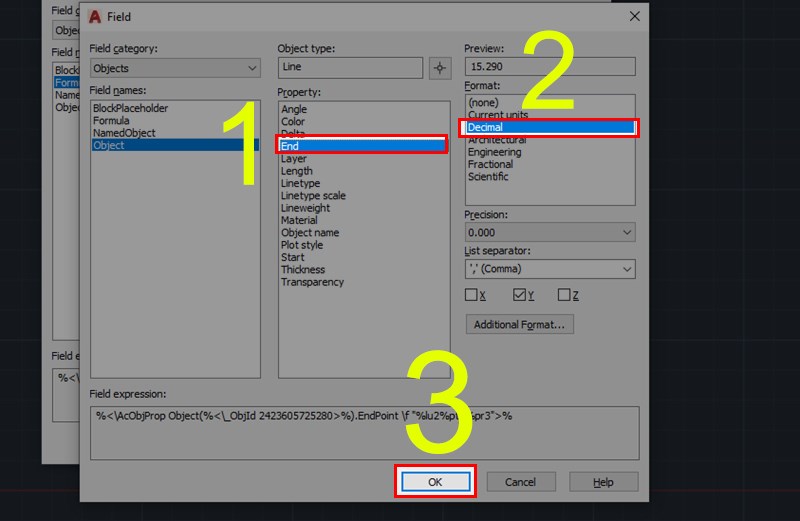

Bước 9: Bạn click chọn vào line tham chiếu của Block trên. Chọn biến End trong mục Propety và chọn Decimal trong mục Format. Đơn vị hệ mét nên bạn lấy 3 số lẻ trong mục Precision, Click bỏ trục X và trục Z để lấy tung độ Y và chọn OK.
Cách ghi cao độ tự động
Bước 10: Bạn nhập dấu - theo công thức và click chuột phải chọn Insert Field... Sau đó, tiếp tục click chuột phải lấy line tham chiếu của Block dưới.
Cách ghi cao độ tự động
Bước 11: Bạn cũng thực hiện tương tự bước 9.
Cách ghi cao độ tự động

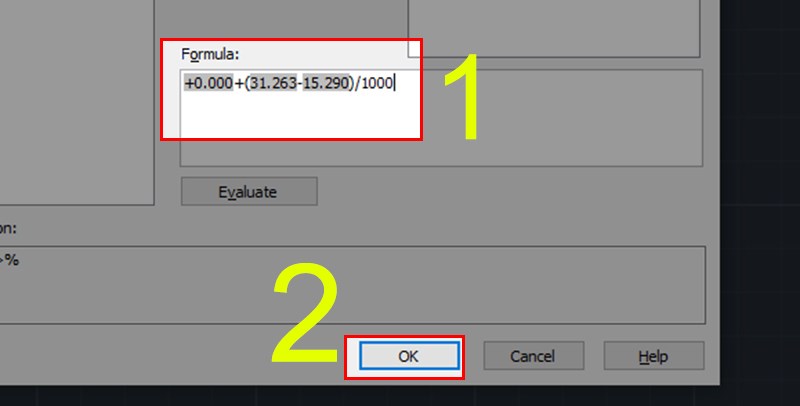

Bước 12: Hoàn thành công thức như hình. Vì đơn vị bản vẽ là milimet nên bạn chia cho 1000.
Cách ghi cao độ tự động

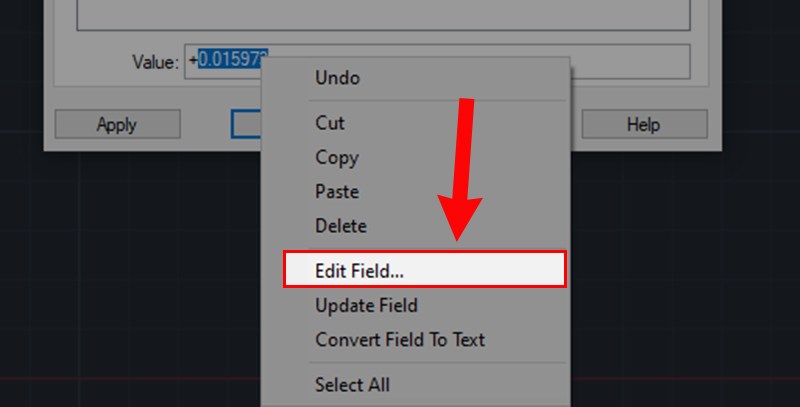

Bước 13: Bạn sẽ thấy giá trị kết quả quá nhiều số lẻ. Lúc này bạn click chuột phải vào giá trị chọn Edit field...
Cách ghi cao độ tự động

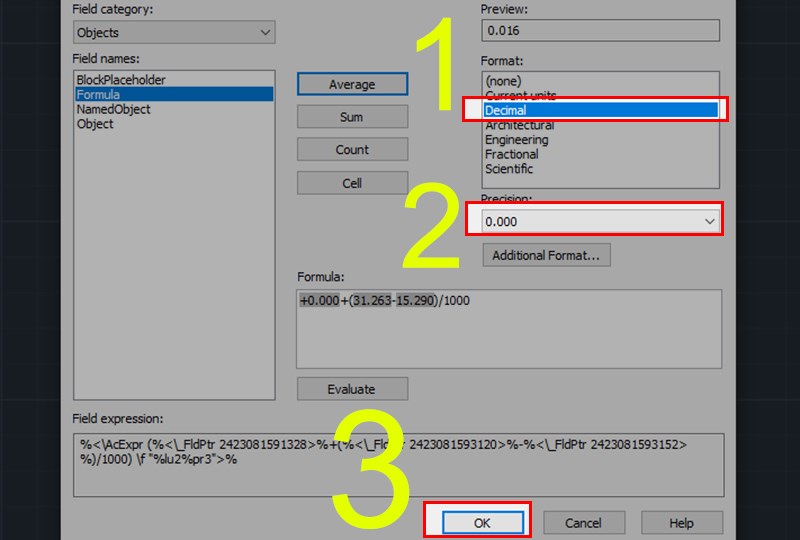

Bước 14: Chọn Decimal và chọn giá trị đơn vị trong mục Precision. Sau đó, nhấn chọn OK
Cách ghi cao độ tự động

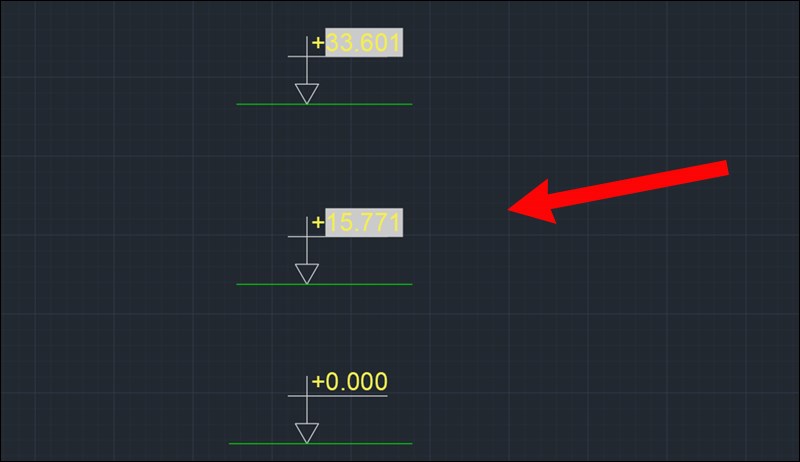

Bước 15: Kết quả.
Lưu ý: Bạn có thể copy block trên để gán cho nhiều cao độ tầng trong thiết kế. Sau đó, dùng lệnh REGEN (RE) thì AutoCAD sẽ tự động cập nhật giá trị cao độ.
Kết quả
Xem thêm:
Một số laptop làm AutoCAD đang được khuyễn mãi giá tốt tại Thế Giới Di Động
Trên đây là bài viết về Cách dùng lệnh ghi cao độ trong CAD. Hy vọng bài viết sẽ giúp bạn có thể thực hiện được trong công việc cũng như học tập. Nếu có bất kì phản hồi gì thì hãy để lại bình luận phía bên dưới nhé!
↑
