Cách dùng lệnh Zoom, Pan phóng to, thu nhỏ trong CAD

Đóng góp bởi gameapp Xét duyệt & biên tập: Nhóm nội dung Thế Giới Di Động. Cập nhật 01/02/2022
AutoCAD - DWG Viewer & Editor - Vẽ thiết kế nội thất Miễn phí Công cụ Nhà phát hành: Autodesk Inc.10641 lượt xem

Lệnh Zoom, Pan được sử dụng thường xuyên trong AutoCAD để phóng to, thu nhỏ và di chuyển khung nhìn khi bạn làm việc trên CAD. Bài viết dưới đây sẽ hướng dẫn bạn chi tiết cách sử dụng hiệu quả nhất. Cùng xem nhé!

Cách dùng lệnh Zoom, Pan trong CAD

Cách dùng lệnh Zoom, Pan trong CAD

Hướng dẫn được thực hiện trên Laptop Macbook M1. Ngoài ra, bạn có thể thực hiện tương tự trên nền tảng Windows khác.

I. Lệnh Zoom, Pan trong CAD là gì?

Lệnh Zoom: Là lệnh phóng to, thu nhỏ khung nhìn.

Để sử dụng lệnh Zoom, ở thanh command, nhập Z > Enter hoặc chọn biểu tượng Zoom trên thanh công cụ như hình dưới.

Lệnh Zoom:

Lệnh Zoom

Lệnh Zoom

Biểu tượng Zoom:

Biểu tượng Zoom

Biểu tượng Zoom

Lệnh Pan: là lệnh di chuyển khung nhin.

Để sử dụng lệnh Pan, ở thanh command, nhập P > Enter hoặc nhấn giữ chuột giữa như hình bên dưới.

Lệnh Pan

Lệnh Pan

II. Cách dùng lệnh Zoom phóng to, thu nhỏ trong CAD

1. Lệnh All & Extents hiển thị toàn bộ bản vẽ.

Hướng dẫn nhanh: Nhập lệnh trên thanh command: Z > Enter > A (hoặc E) > Enter.

Hướng dẫn chi tiết:

Bước 1: Nhập Z > Enter.

Lệnh Zoom

Lệnh Zoom

Bước 2: Nhập A > Enter. hoặc có thể nhập E > Enter.

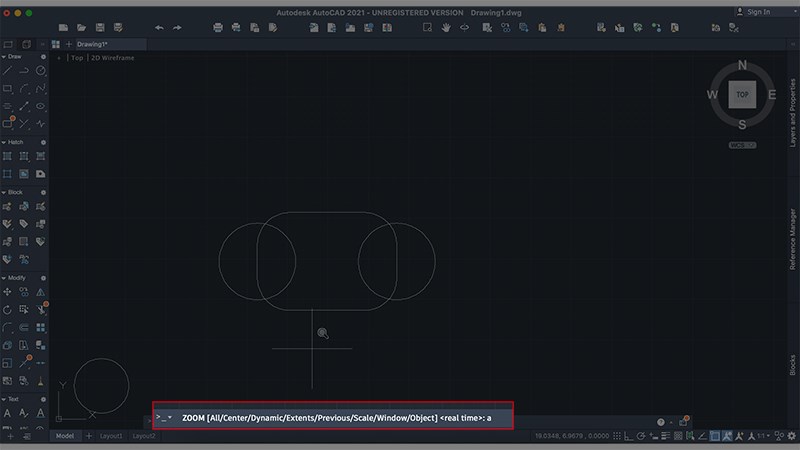

Nhập lệnh Z > A

Nhập lệnh Z > A

Và đây là kết quả:

Màn hình trước khi thực hiện lệnh Zoom

Màn hình trước khi thực hiện lệnh Zoom

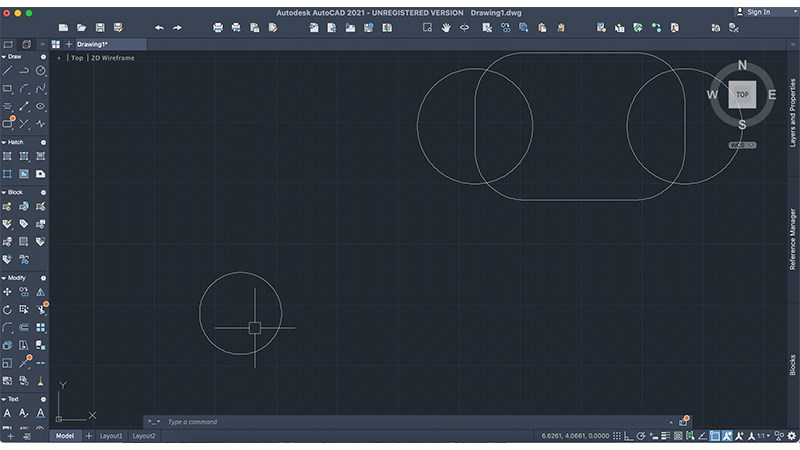

Màn hình sau khi thực hiện lệnh Zoom > All

Màn hình sau khi thực hiện lệnh Zoom > All

2. Lệnh Center phóng to màn hình quanh một tâm điểm với bán kính tự lựa chọn

Hướng dẫn nhanh: Nhập lệnh trên thanh command: Z > Enter > C > Enter > Chọn tâm khung nhìn > Nhập bán kính khung nhìn > Enter.

Hướng dẫn chi tiết:

Bước 1: Nhập Z > Enter.

Lệnh Zoom

Lệnh Zoom

Bước 2: Nhập C > Enter.

Nhập c

Nhập c

Bước 3: Chọn tâm khung nhìn trên màn hình > Enter.

Nhập tâm khung nhìn

Nhập tâm khung nhìn

Bước 4: Nhập bán kính khung nhìn > Enter.

Ở đây mình chọn là 10

Nhập bán kính khung nhìn

Nhập bán kính khung nhìn

Và đây là kết quả:

Màn hình trước khi thực hiện lệnh Zoom

Màn hình trước khi thực hiện lệnh Zoom

Khung nhìn sau khi Zoom

Khung nhìn sau khi Zoom

3. Lệnh Dynamic phóng to bản vẽ trong khung nhìn

Hướng dẫn nhanh: Nhập lệnh trên thanh command: Z > Enter > D > Enter > Click chọn vùng zoom > Enter.

Hướng dẫn chi tiết:

Bước 1: Nhập Z > Enter.

Lệnh Zoom

Lệnh Zoom

Bước 2: Nhập D > Enter.

Nhập lệnh D

Nhập lệnh D

Bước 3: Click chọn vùng Zoom > Enter.

Nhập lệnh D

Nhập lệnh D

Và đây là kết quả:

Màn hình sau khi thực hiện lệnh Zoom Dinamic

Màn hình sau khi thực hiện lệnh Zoom Dinamic

4. Lệnh Previous quay lại hình đã zoom trước đó (Tối đa 10 lần)

Nhập lệnh trên thanh command: Z > Enter > P > Enter.

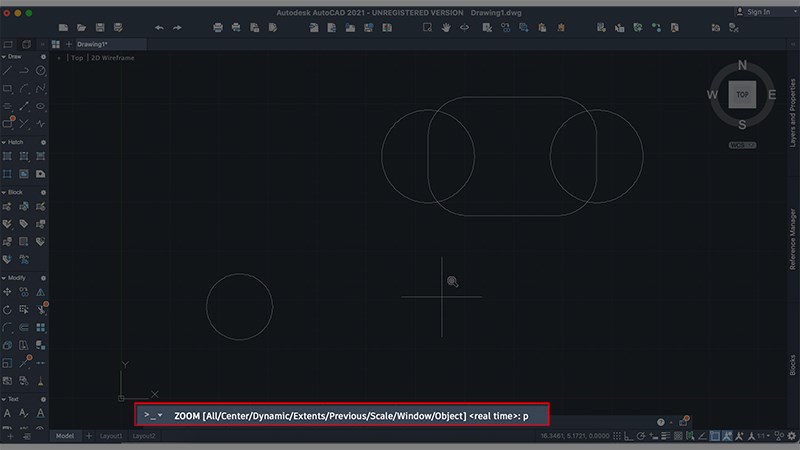

Nhập lệnh Z > P

Nhập lệnh Z > P

5. Lệnh Scale phóng to khung hình theo tỷ lệ mong muốn

Hướng dẫn nhanh: Nhập lệnh trên thanh command: Z > Enter > S > Enter > Nhập tỷ lệ muốn phóng to.

Hướng dẫn chi tiết:

Bước 1: Nhập Z > Enter.

Lệnh Zoom

Lệnh Zoom

Bước 2: Nhập S > Enter.

Nhập lệnh S

Nhập lệnh S

Bước 3: Nhập tỷ lệ muốn phóng to > Enter.

Ở đây mình ví dụ, tỷ lệ là 2.

Nhập tỷ lệ scale

Nhập tỷ lệ scale

Và đây là kết quả:

Màn hình trước khi thực hiện lệnh Zoom

Màn hình trước khi thực hiện lệnh Zoom

Màn hình sau khi thực hiện lệnh Zoom Scale

Màn hình sau khi thực hiện lệnh Zoom Scale

6. Lệnh Windows phóng to khung hình theo hình chữ nhật được xác định bằng 2 điểm

Hướng dẫn nhanh:

Nhập lệnh trên thanh command: Z > Enter > W > Enter > Click chọn đỉnh 1 > Click chọn đỉnh đối diện.

Hướng dẫn chi tiết:

Bước 1: Nhập Z > Enter.

Lệnh Zoom

Lệnh Zoom

Bước 2: Nhập W > Enter.

Nhập lệnh W

Nhập lệnh W

Bước 3: Click chọn đỉnh 1 > Click chọn đỉnh đối diện.

Chọn vùng zoom

Chọn vùng zoom

Và đây là kết quả:

Màn hình sau khi thực hiện lệnh Zoom Windows

Màn hình sau khi thực hiện lệnh Zoom Windows

7. Lệnh Object phóng to đối tượng được lựa chọn

Hướng dẫn nhanh: Nhập lệnh trên thanh command: Z > Enter > O > Enter > Chọn đối tượng muốn phóng to > Enter.

Hướng dẫn chi tiết:

Bước 1: Nhập Z > Enter.

Lệnh Zoom

Lệnh Zoom

Bước 2: Nhập O > Enter.

Nhập lệnh O

Nhập lệnh O

Bước 3: Chọn đối tượng muốn phóng to > Enter.

Chọn đối tượng muốn phóng to

Chọn đối tượng muốn phóng to

Và đây là kết quả:

Màn hình sau khi thực hiện lệnh Zoom Object

Màn hình sau khi thực hiện lệnh Zoom Object

Lưu ý: Khi sử dụng chuột có con lăn thì:

  • Lăn về phía trước: phóng to vùng đang nhìn
  • Lăn về phía sau: thu nhỏ vùng đang nhìn

Cách lăn chuột Zoom

Cách lăn chuột Zoom

II. Cách dùng lệnh Pan để di chuyển khung hình

Cách 1: Ở thanh command, nhập lệnh P > Enter > Con trỏ chuột thành hình bàn tay > Nhấn giữ nút trái chuột, di chuyển thì hình vẽ sẽ được di chuyển.

Nhập lệnh P

Nhập lệnh P

Cách 2: Nếu dùng chuột có con lăn > Trên màn hình xuất hiện bàn tay > Di chuyển chuột thì hình vẽ sẽ được di chuyển.

Chuột máy tính có con lăn ở giữa

Chuột máy tính có con lăn ở giữa

Xem thêm:

Một số laptop làm AutoCAD đang được khuyễn mãi giá tốt tại Thế Giới Di Động

1

Với các bước như mình đã hướng dẫn ở trên, hi vọng có thể giúp các bạn biết cách dùng Zoom và Pan trong AutoCAD nhanh chóng. Nếu bạn có bất kỳ thắc mắc nào, hãy để lại bình luận phía dưới nhé!
